一份19层商住楼给排水CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：19层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：30张
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房,卫生间

附件详情

• 设计与施工说明
• 地下二层给排水平面图
• 地下一层给排水平面图
• 一层商场给排水平面图
• 二层商场给排水平面图
• 三层商场给排水平面图
• 四层架空给排水平面图
• 五层住宅给排水平面图
• 六～十七层住宅给排水平面图
• 十八层住宅给排水平面图
• 十九层住宅给排水平面图
• 地下二层喷淋平面图
• 地下一层喷淋平面图
• 一层商场喷淋平面图
• 二、三层商场喷淋平面图
• 屋面给排水平面图
• 生活给水原理图
• 消火栓原理图
• 自动喷淋原理图
• 雨水、空调排水原理图
• 排水原理图
• 染毒水池排水系统图
• 水箱给排水平面图
• 水箱预留套管平面图
• 地下室消防水池、水泵房大样图
• 地下室消防水池、水泵房套管图
• 喷淋系统泵房系统图
• 消防系统 泵房系统图
• 给水系统泵房系统图

附件详情

该项目为一商业住宅楼项目，建筑层数为地上十九层，地下二层；其中一至三层为商业建筑，五至十九层为居民住宅；建筑高度为67.5米；
设计范围：给水系统、排水系统、消防给水系统、喷淋系统、雨水系统等；
共计30张图纸；

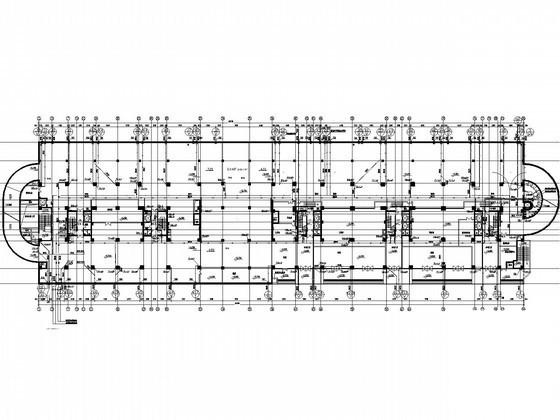

地下一层给排水平面图

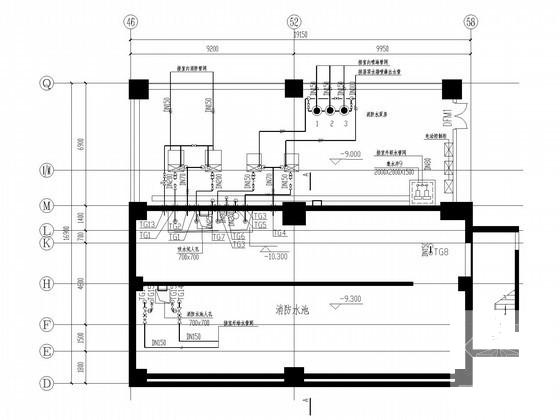

地下室消防水池、水泵房大样图

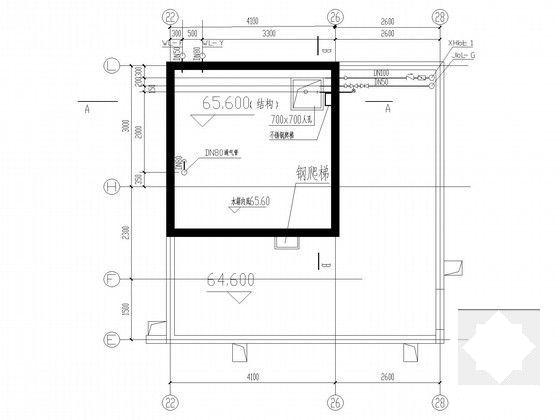

水箱给排水平面图

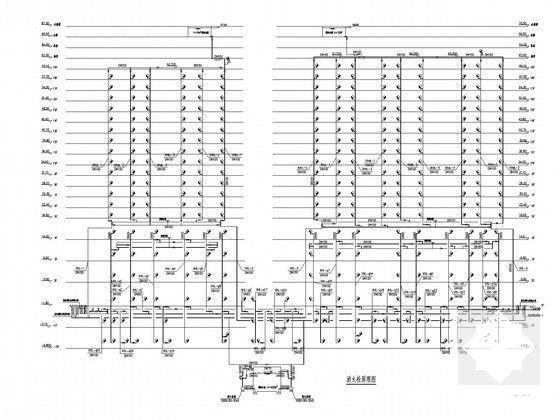

消火栓原理图

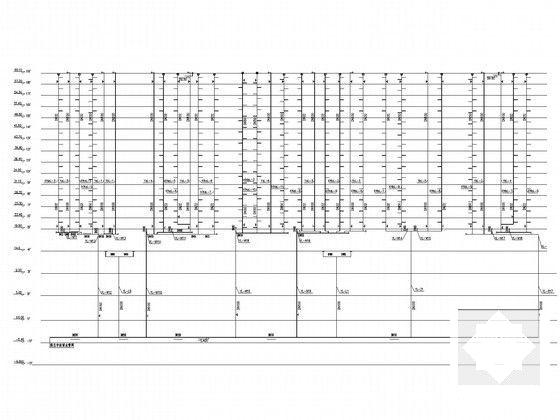

雨水、空调排水原理图

生活给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
