一份27万平30层商住楼给排水CAD施工图纸（3栋商住楼）

wowow66 · 发表于 2020-2-18 19:55:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计面积：2785070平方米
建筑地上层数：30层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：82张
设计年代：近代
地下室用途：人防,商业,车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水,虹吸雨水（满管）
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：10
特殊系统：虹吸雨水
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：江苏

附件详情

资料目录
施工图设计说明
商住楼给水系统原理图
商住楼排水系统原理图
商住楼消火栓系统原理图
商住楼喷淋系统原理图
地下二层给排水平面图
地下一层给排水平面图
地下夹层给排水平面图
首层给排水平面图
二层给排水平面图
三层给排水平面图
商住楼四层给排水平面图
商住楼给排水平面图
商住楼屋顶机房层给排水消防平面图
地下二层消火栓平面图
地下一层消火栓平面图
地下夹层消火栓平面图
首层消火栓平面图
二层消火栓平面图
三层消火栓平面图
地下二层喷淋平面图
地下一层喷淋平面图
地下夹层喷淋平面图
首层喷淋平面图
二层喷淋平面图
三层喷淋平面图
A户型给排水详图
C户型给排水详图
屋顶水箱间详图
生活水泵房详图
集水坑详图
给排水、消防系统图
给排水、消防平面图
屋顶给排水、消防平面图
卫生间给排水详图

附件详情

该项目位于江苏，项目占地面积6.1743万平方米，总建筑面积为27.8507万平方米，总投资超20亿元，由百米高层住宅、18层及30层住宅、精品商铺组成。一栋三层售楼处楼，一层为接待、洽谈室区，二层为样板房展示区，三层为内部办公区。总建筑面积1302.7m2，无地下室，楼高16.2m；其他指标详建筑图。项目周围市政管线概况：给水管：项目东侧路有城市自来水管道，管道直径为315mm，供水压力为0.35MPa。污水管和雨水管：项目东侧路有市政雨水和污水管道，可接纳项目排雨水和污水。该项目从项目东侧路市政给水管(315mm)引入一根DN100mm给水管，经水表井后为本项目生活给水系统和消防提供用水。
设计范围：该资料范围为售楼处内的给水、生活排水、消防系统设计。该资料给水管道做到出外墙1.5米处，排水管道做到出外墙第一个检查井处。
，共82张图。

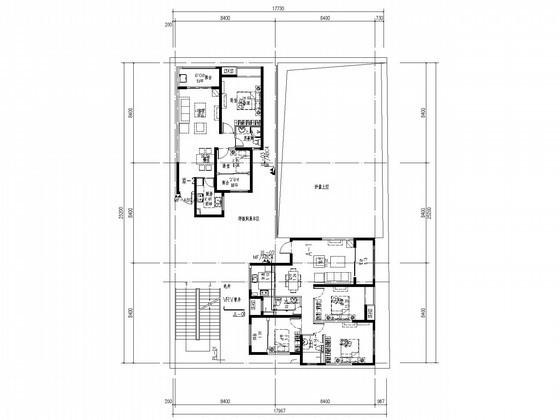

二层给排水、消防平面图

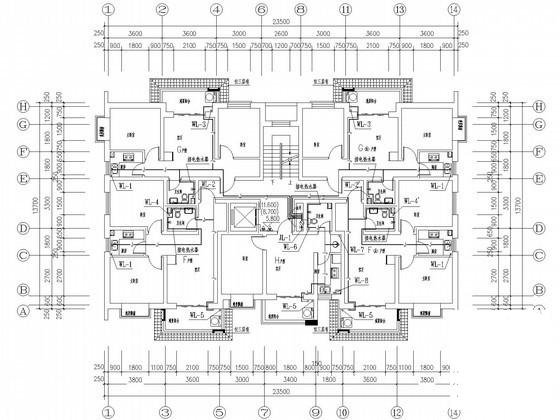

五~十八层给排水平面图

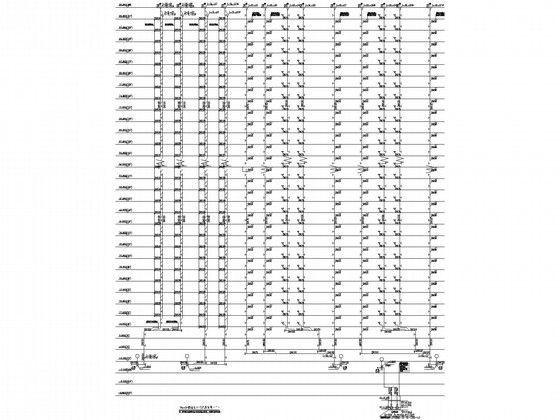

1#商住楼给排水系统原理图（二）

卫生间给排水详图

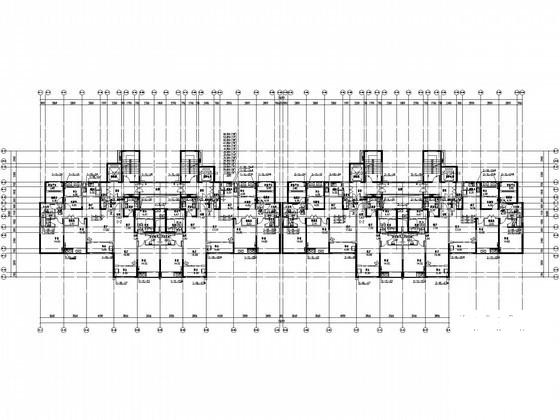

五层给排水平面图
