22层商住楼给排水全套CAD大样图

附件详情

  • 1.设计说明
  • 2.图例、材料表
  • 3.负一层平面图(一)
  • 4.负一层平面图(二)
  • 5.一层平面图(一)
  • 6.一层平面图(二)
  • 7.二层平面图(一)
  • 8.二层平面图(二)
  • 9.三层平面图(一)
  • 10.三层平面图(二)
  • 11.四层平面图
  • 12.A栋标准层平面图及屋面平面图
  • 13.B栋标准层平面图
  • 14.B栋跃层下层平面图
  • 15.B栋跃层上层平面图
  • 16.B栋屋顶平面图
  • 17.水池泵房平面图(一)
  • 18.水池泵房平面图(二)
  • 19.水池泵房剖面图
  • 20.水泵配管图
  • 21.屋顶水箱平剖面图
  • 22.消火栓原理图
  • 23.自喷原理图
  • 24.给水原理图
  • 25.排水原理图(一)
  • 26.排水原理图(二)
  • 27.B栋给水支管平面图
  • 28.卫生间大样图

附件详情

本建筑为一商住两用楼,分A、B座,A座商用,B座住宅。地下一层,地上22层。
设计详细说明:
一、室内、室外给水排水
、室外给水
室外给水水源为DN200,接入本小区给水管,经水表井通过DN150、DN150两条引入管引入,供室外消防用水和室内1~3层生活用水,市政供水管供水标高为280m。
、室外排水
该项目室外小区排水管网为雨污分流制,甲方提供的市政管理部门允许接入的雨、污水干管。
、室内给水
给水系统分区:
低区:-1~3层,由市政管网压力直接供水。中区:4~12层,由地下泵房内的生活泵、屋顶水箱、减压阀等联合供水。高区:13~21层,由地下泵房内的生活泵、屋顶水箱等联合供水。
、室内排水
室内排水为雨水、污水分流制,3~24层污水经排水立管收集后,在一层板下排至室外,经生化处理装置处理后,满足国家污水综合排放标准(GB8978-1996)的有关要求后,排入市政下水道。(三层及三层以下污水单独排至室外)。雨水及消防废水直接排入(或者水泵提升)至小区雨水管。
图纸简介: 这份参考资料大致包括 1.设计说明、设备材料表 2.负一层平面图 3.各层平面图 4.A栋标准层平面图及屋面平面图 5.B栋标准层平面图 6.B栋跃层下层平面图 7.B栋跃层上层平面图 8.水池泵房平面图和剖面图 9.水泵配管图 10.屋顶水箱平剖面图 11.消火栓原理图 12.自喷原理图 13.给水原理图 14.排水原理图 15.B栋给水支管平面图 16.卫生间大样图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

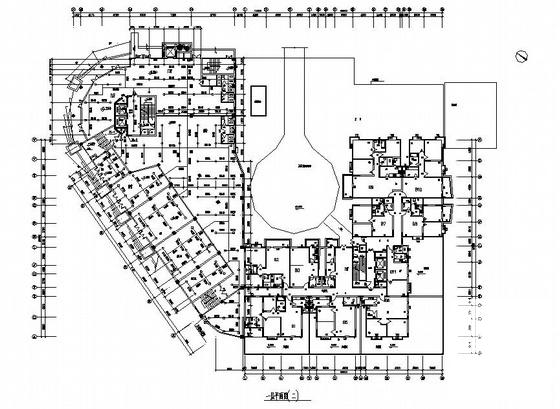

  • 给排水大样图 - 1
    给排水大样图 - 1

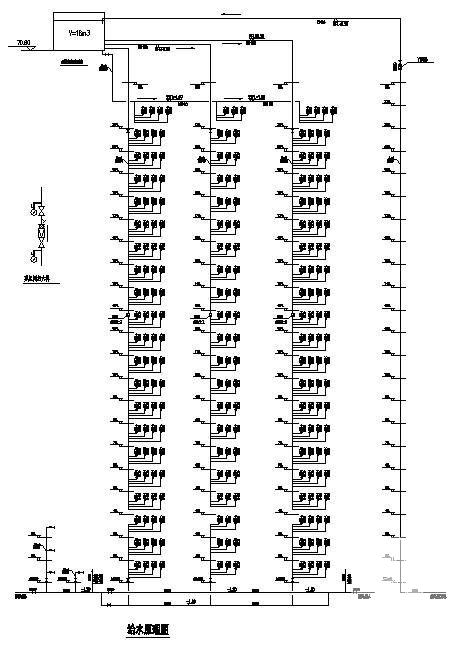

  • 给排水大样图 - 2
    给排水大样图 - 2

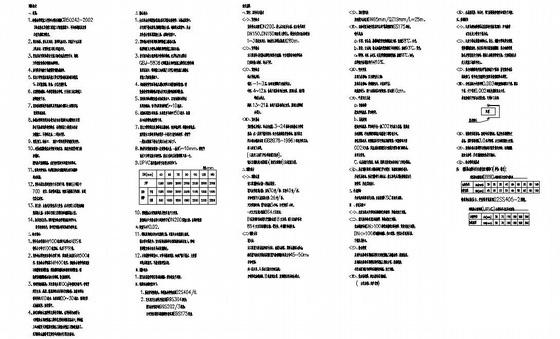

  • 给排水大样图 - 3
    给排水大样图 - 3

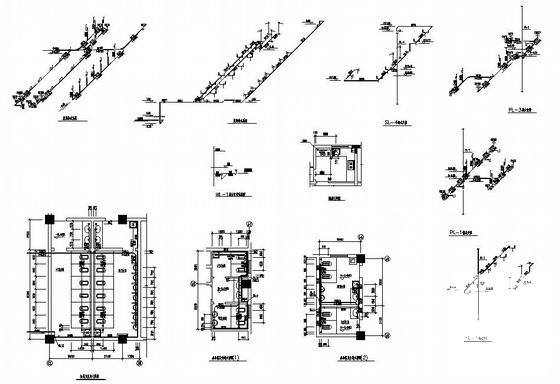

  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
