7层商住楼给排水施工CAD大样图
- 设计详细说明：有
- 建筑类别：综合建筑
- 建筑层数：多层建筑
- 建筑高度：22.2m
- 地上楼层：7层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给水系统,污水排水系统,消火栓系统
- 地下室：无
- 参考图纸：20张以下
附件详情

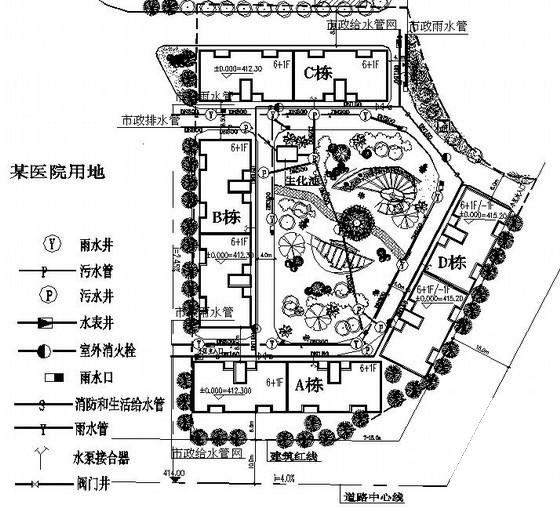

- 1.给排水总平面图
- 2.给排水设计施工总说明 资料目录 主要设备材料表
- 3.首层给排水平面图
- 4.二-五层给排水平面图
- 5.六层给排水平面图
- 6.七（跃）层给排水平面图
- 7.阁楼给排水平面图
- 8.坡屋面给排水平面图
- 9.厨房、卫生间排水平面大样图 消防给水管道系统图
- 10.给排水管道系统图 排水支管大样图
附件详情
该项目为6+1F层，一层为门市，二层及以上为住宅，共二个单元，均为一梯二户。
该资料包含消火栓系统、水系统、排水系统。
生活给水均利用市政压力下行上给。
消防系统
设计采用用市政压力系统，设水泵接合器，底部、顶部呈均环状。

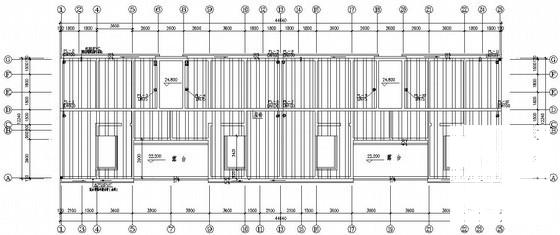

坡屋面给排水平面图

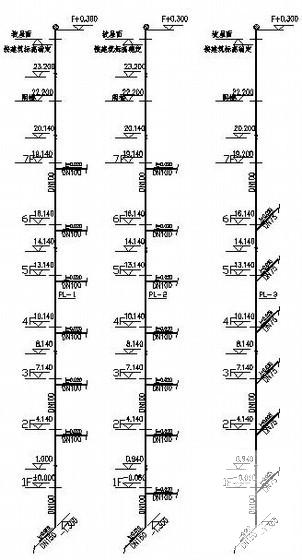

给排水管道系统图

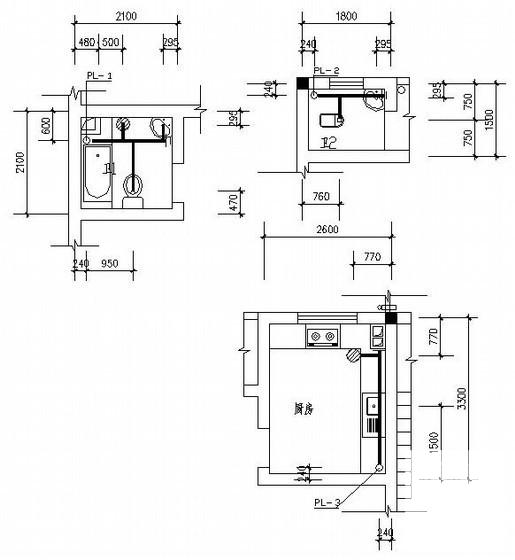

厨房、卫生间排水平面大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商住楼给排水 - 1 -
商住楼给排水 - 2 -
商住楼给排水 - 3 -
商住楼给排水 - 4
以上是部分截图，请下载附件后查看完整高清内容
