9层商住楼给排水CAD施工图纸(卫生间大样图).dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本楼生活用水量最高日用水量为50.3m3/d,小时变化系数为2.5,最大时用水量为5.24m3/h. 　　 本楼生活给水管六层以下接自小区低压给水管11栋7～9层接自小区高压给水管，供给本楼生活用水，保证供水压力≤0.35MPa。 　　图纸内容包括：1.设计说明 2.一－九层消防及给排水平面图 3.天面消防及给排水平面图 4.厨卫大样图 5.消火栓系统图 6.空调排水系统图 7.阳台排水系统图 8.商铺卫生间大样图 9.给水系统图

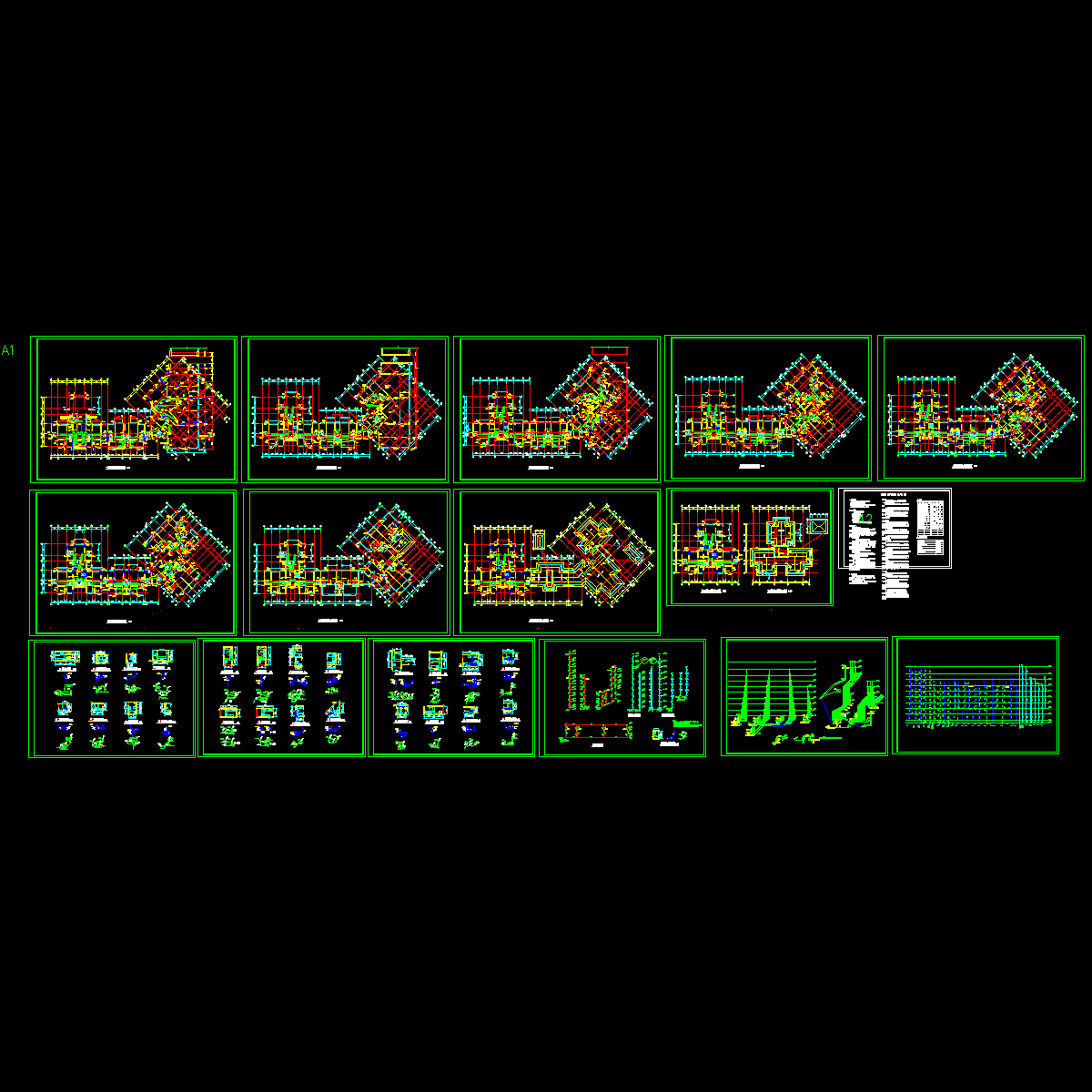

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
