17943平米28层商住楼给排水施工CAD大样图

资料简介
赚取积分

设计说明：有
建筑类别：住宅, 办公, 商业
建筑高度类型：高层建筑
建筑设计面积：17943.20平方米
地上层数：26层
地下层数：2层
图纸设计深度：施工图
参考图纸：18张
地下室用途：人防, 车库, 设备用房, 其它
生活供水设计：生活给水系统
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：水泵站
供水方式：市政供水, 变频供水, 分区供水
供水分区：三区
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱, 水泵, 泵房

附件详情

地下层喷淋平面图
各层给排水、消防平面图
标准层给排水、消防平面图
电梯机房水箱间给排水、消防平面图
屋顶给排水平面图
标准层单元给排水大样图
高位消防水箱间平面布置图
人防水箱间平面布置图
泵房给水、消防、喷淋平面布置图
生活泵给水系统图
消防泵给水系统图
喷淋泵给水系统图
排水系统图
消防系统图
冷凝水系统图

附件详情

该项目总建筑设计面积：17943.20平方米；其中地下二层906.37平方米；地下一层906.37平方米；地上建筑面积16130.46平方米；建筑物层数、层高：地下二层，地上二十六层，檐口高度76.50m，层高：地下二层3.6m，地下一层3.6m，地上一层3.9m；地上二层3.6m；三~二十六层2.8m；地下二层为人防地下室(平时贮藏室)，地下一层为设备间及储藏间；地上一、二层为商业办公，三~二十六层为住宅。
共18张图纸。

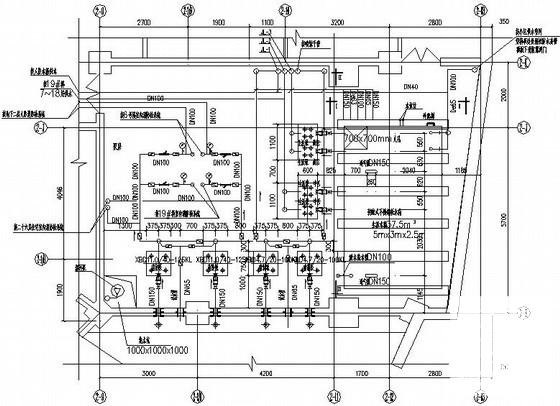

泵房给水、消防、喷淋平面布置图

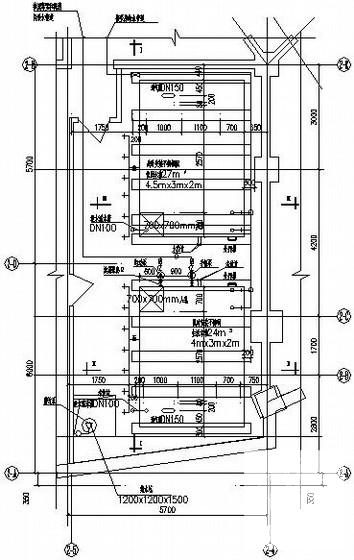

人防水箱间平面布置

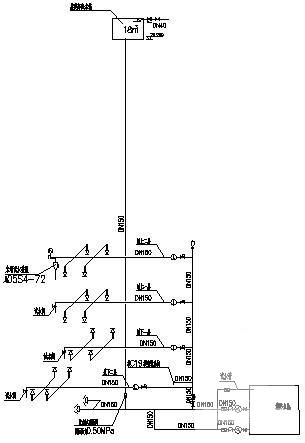

喷淋系统原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
