一份15层商住楼给排水消防CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间
• 项目所在地：河南

附件详情

• 给水系统图
• 消火栓系统图
• 排水系统图
• 厨卫大样及给排水支管系统图

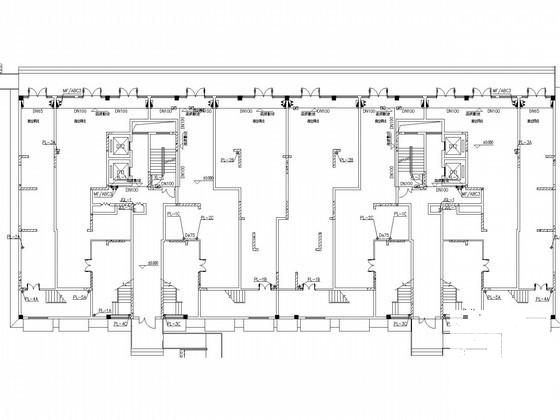

• 给排水及消防布置图

附件详情

本建筑为二类住宅建筑，地上十五层，地下一层，地下室为戊类物品储藏，一二层为商业网点，三至十五层为耐火等级为二级，建筑物高度46.5米，设计内容包括：给水、排水系统，消火栓系统及灭火器配置。
，共13张。

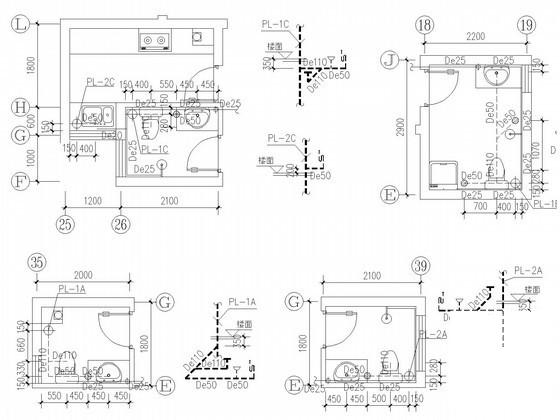

厨卫大样图

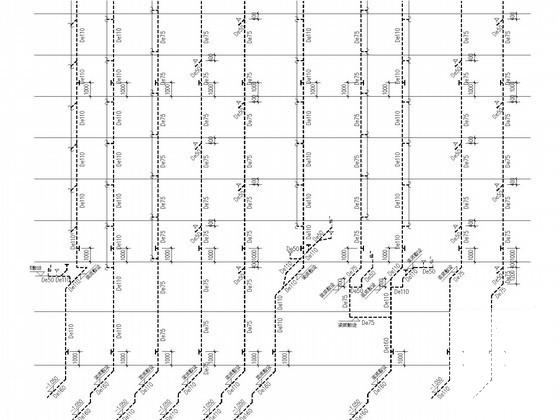

排水系统图

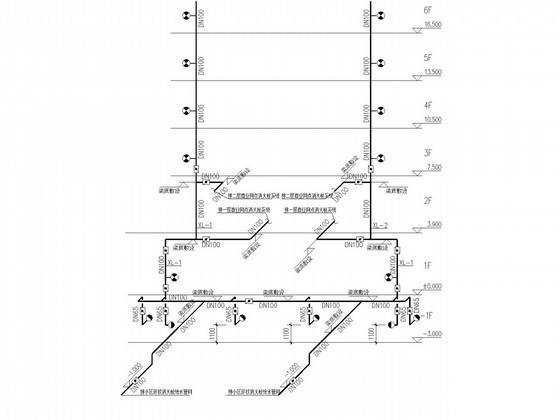

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
