16层塔式住宅楼给排水全套CAD施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 供水方式：市政供水
- 大样节点：水箱
附件详情
- 1.首层给排水平面图
- 2.二层给排水平面图
- 3.三层给排水平面图
- 4.四~十三层给排水平面图
- 5.十四层给排水平面图
- 6.十五层给排水平面图
- 7.十六层给排水平面图
- 8.屋顶给排水平面图
- 9.排水系统图（一）
- 10.排水系统图（二）
- 11.天面水箱大样图
- 12.给排水大样图（一）
- 13.给排水大样图（二）
附件详情
高层塔式住宅给排水平面图
该住宅楼共16层。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

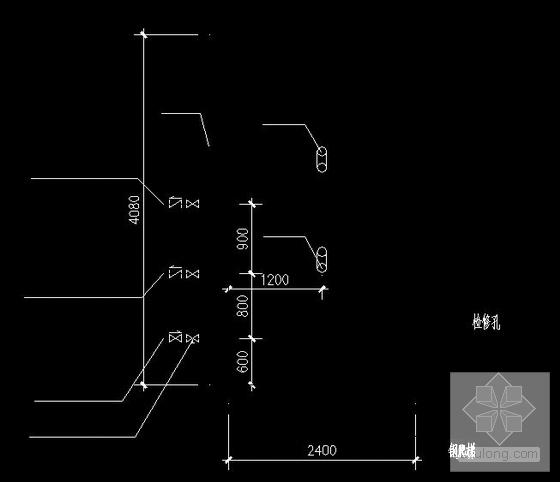

给排水大样图 - 1 -

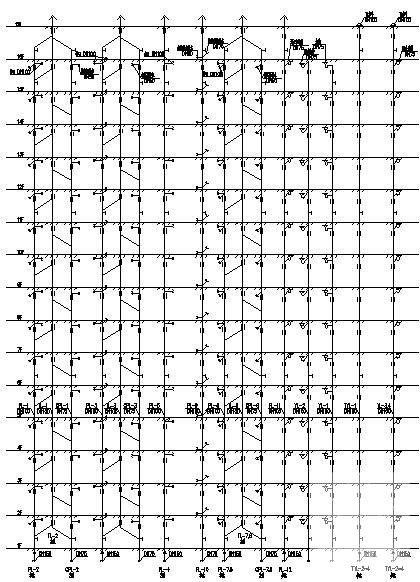

给排水大样图 - 2 -

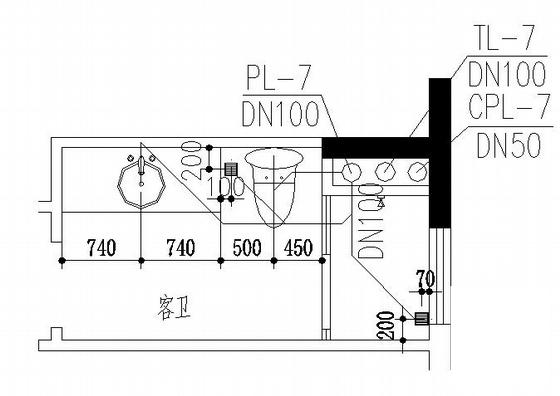

给排水大样图 - 3 -
给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
