两幢32层住宅楼给排水全套施工大样图完整dwg格式CAD版(室内消火栓系统)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

3#楼

该项目建筑面积27103.58平方米，建筑总高度93.25m，建筑建筑结构形式为剪力墙结构。

建筑层数及功能划分：本建筑为住宅楼，地上32层，地下1层。地下一层为小区动力中心，地上部分为普通住宅。

该资料范围包括建筑散水以外1.5m室内给排水管道及消防管道。

该项目包括生活给水系统、生活热水系统、生活污水系统、雨水系统、室内消火栓系统、自喷系统及建筑灭火器配置。

1#楼

该项目建筑面积27319.46平方米，建筑总高度93.25m，建筑建筑结构形式为剪力墙结构。

建筑层数及功能划分：本建筑为住宅楼，地上32层，地下1层。地下一层为小区动力中心，地上部分为普通住宅。

该资料范围包括建筑散水以外1.5m室内给排水管道及消防管道。

该项目包括生活给水系统、生活热水系统、生活污水系统、雨水系统、室内消火栓系统、自喷系统及建筑灭火器配置。

地下一层给排水平面图

地下一层自喷平面图

给排水系统图

系统图

水泵房大样图

总缩略图

1#楼水.dwg

3#楼水施.dwg

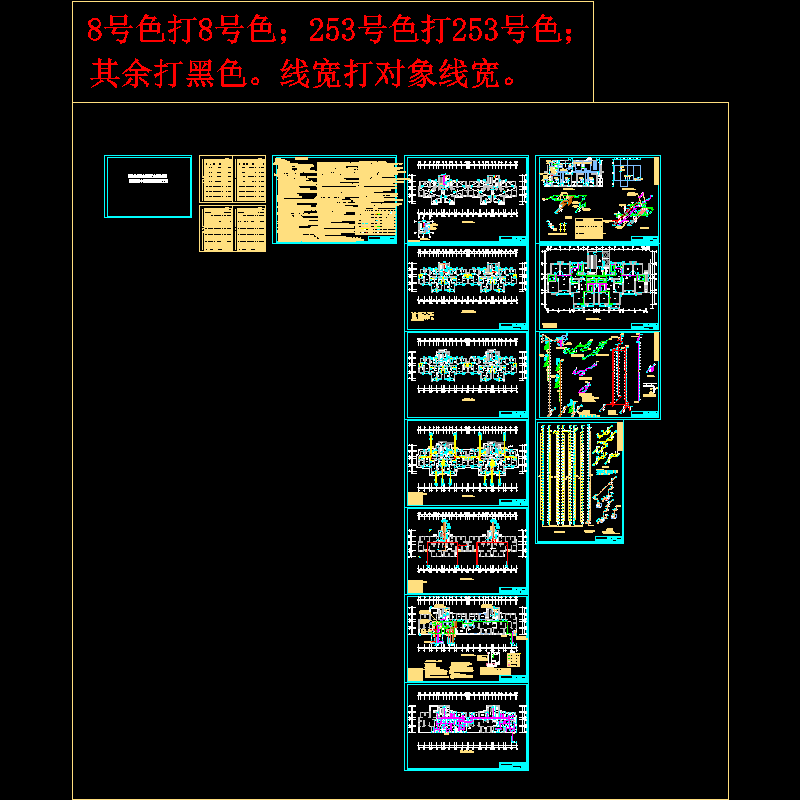

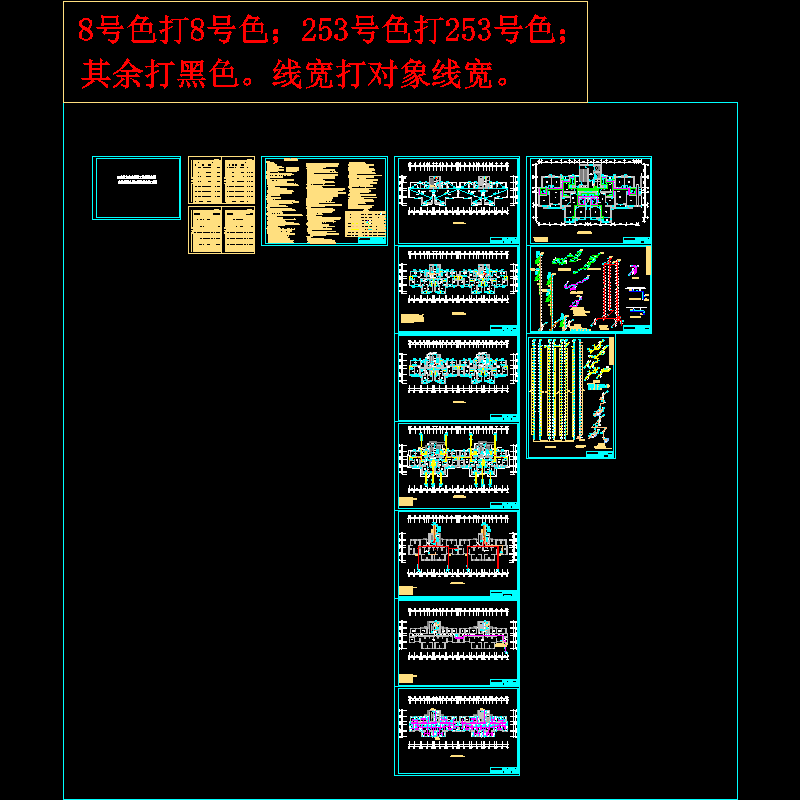

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
