12275平米21层住宅楼给排水全套CAD施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12275.97平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱
  • 项目所在地:山东

附件详情

  • 屋顶给排水平面图
  • 消防水箱大样图
  • 给水系统图
  • 喷淋系统图
  • 消火栓系统图
  • 给排水平面图
  • 自动喷淋平面图
  • 排水系统图
  • 自动喷淋系统平面图
  • 给排水单元平面图
  • 机房层灭火器配置平面图
  • 给排水消防平面图
  • 一层排水大样图
  • 标准层单元给排水消防大样图
  • 管井大样图
  • 无负压给水系统图

附件详情

该资料为山东某高层住宅楼给排水全套图纸。建筑面积地上12275.97平方米,地下1230.46平方米。,地上住宅二十一层,该项目共两个单元,一梯三户,三室二厅三种户型。
设计范围:生活冷水系统,生活热水系统,生活排水系统,消火栓系统,自动喷淋系统,雨水系统,空调冷凝水系统及灭火器配置。给水分区为四个区,生活污、废水采用合流制。该项目为一类高层居住建筑室内采用临时高压制消火栓给水系统。室内消火栓用水量为20L/s,室外消防水量为15L/s。
,共47张图。

首层给排水平面图

给排水平面图

排水系统图

自动喷水灭火系统图

消火栓系统图

水池、水泵房平面放大图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

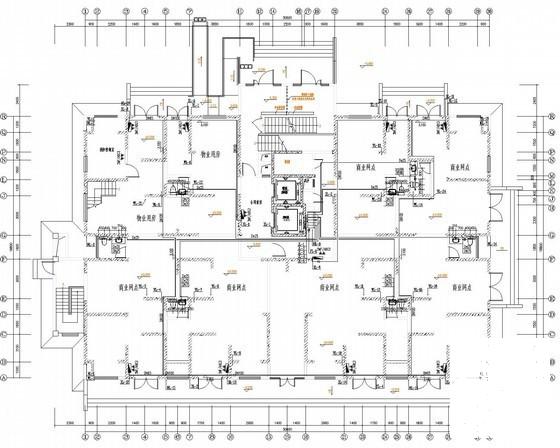

  • 给排水大样图 - 1
    给排水大样图 - 1

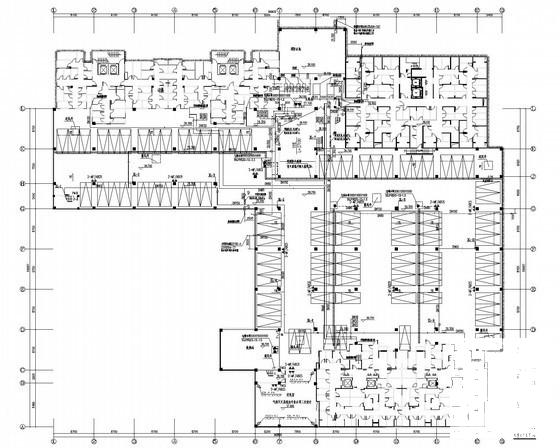

  • 给排水大样图 - 2
    给排水大样图 - 2

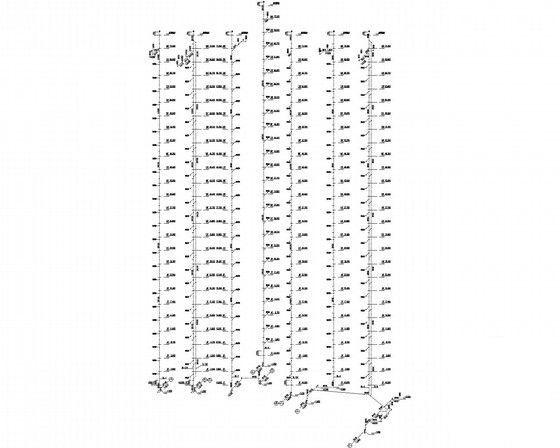

  • 给排水大样图 - 3
    给排水大样图 - 3

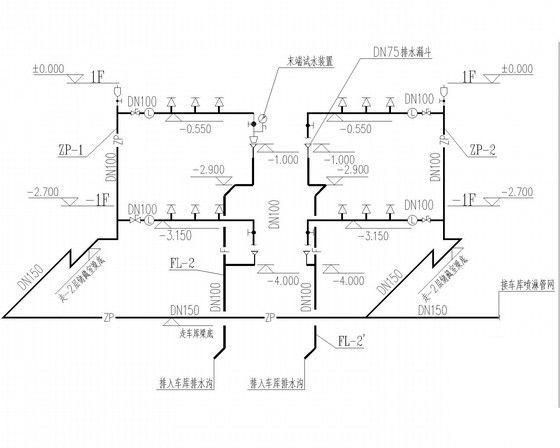

  • 给排水大样图 - 4
    给排水大样图 - 4

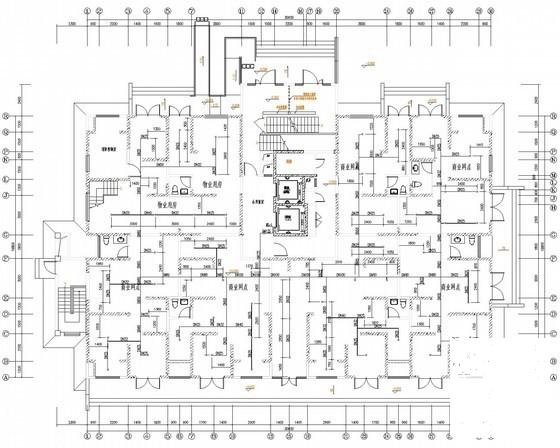

  • 给排水大样图 - 5
