小区10层住宅楼给排水全套CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：10层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水设备：高位水箱
- 供水方式：市政供水
附件详情
- 1.目录
- 2. 给排水施工图 设计说明
- 3.地下室给排水平面图
- 4.十层组合消防给水平面图
- 5.十层组合消防给水平面图
- 6. 屋顶水箱间平面系统图
- 7.c单元首层给排水平面图
- 8.c单元二-五层给排水平面图
- 9.c单元六-九层给排水平面图
- 10.c单元十层给排水平面图
- 11.c单元低区给水系统图
- 12.c单元高区给水系统图
- 13.c单元排水系统图
- 14.地下室给水系统图
- 15.消防给水系统图
附件详情
1.给水：该项目包括生活用水及消防供水系统，水源由小区自来水管提供。
2.排水：该项目排水只包括室内排水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

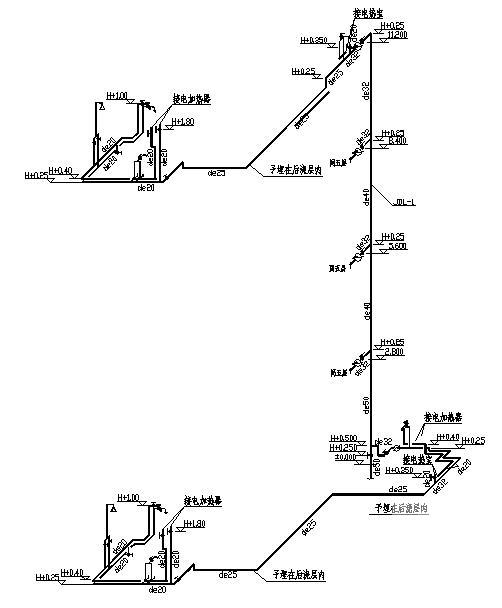

住宅楼给排水施工图 - 1 -

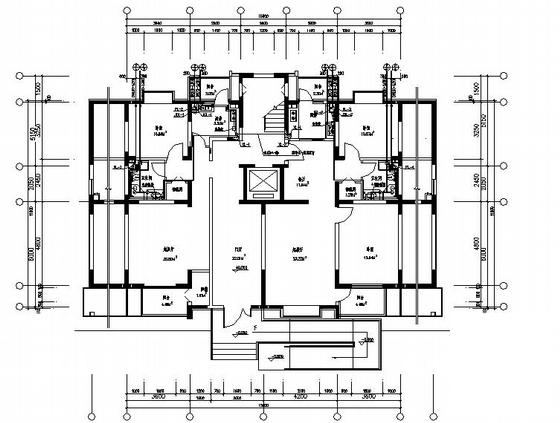

住宅楼给排水施工图 - 2 -

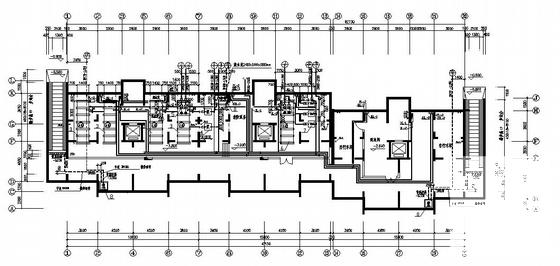

住宅楼给排水施工图 - 3 -

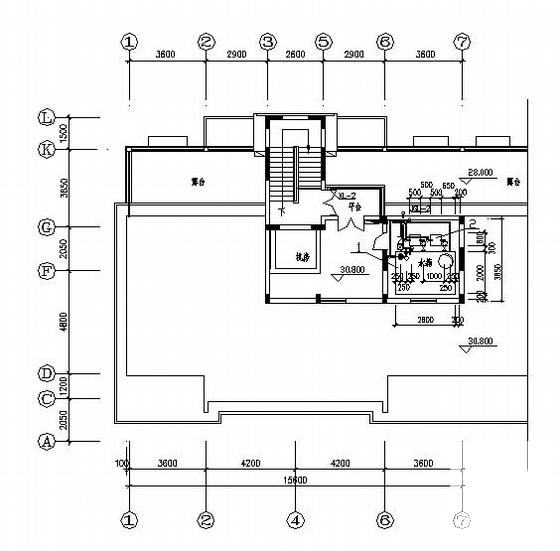

住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
