一份30层住宅楼给排水消防CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：26768.1平方米
• 建筑地上层数：30层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房,卫生间

附件详情

• 设计施工说明

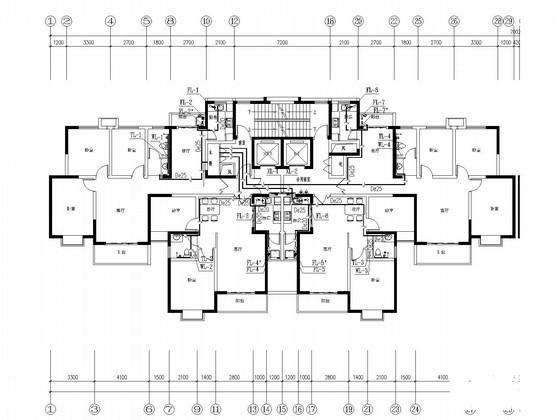

• 给排水平面图
• 消火栓系统图
• 厨卫给排水大样图
• 加压排水原理图
• 管井大样图
• 消防水箱间大样图
• 给水系统原理图
• 消火栓系统原理图
• 排水系统原理图

附件详情

该项目地上30层，地下2层，建筑总高度90.65米，为高层建筑。建筑总面积26768.1平方米。该项目设计内容包括室内给水系统（生活给水、消火栓给水）、排水系统及建筑灭火器的配置。
，共13张。

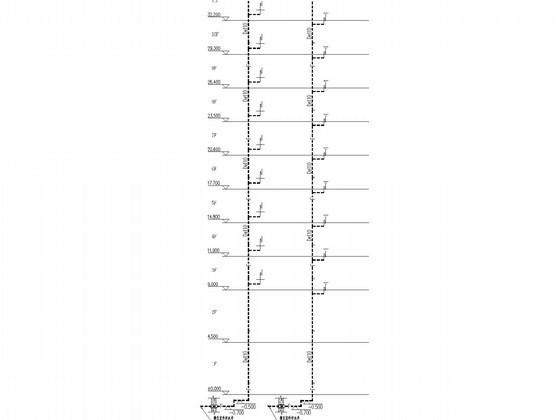

废水系统原理图

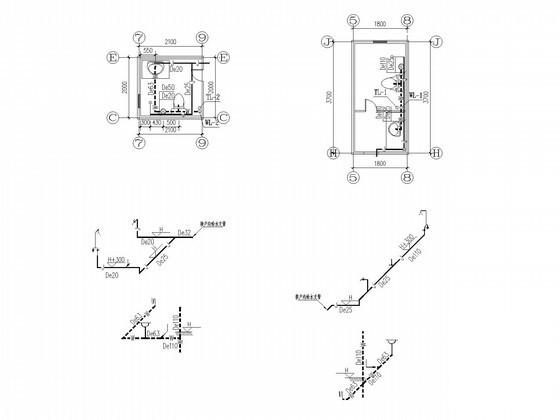

卫生间户型大样图

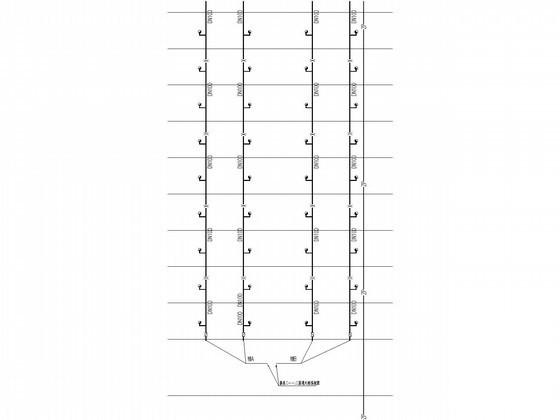

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图
