一份32层住宅楼给排水消防CAD施工图纸(卫生热水系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：24张
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：25
• 项目所在地：安徽

附件详情

该项目为地下两层，地上三十二层，地下为储藏室，地上一、二层为商业网点，地上三~三十二层为住宅，建筑面积14232.67平方米。设计内容包括生活给水及卫生热水系统、排水系统、消火栓系统、灭火器配置。
共24张。

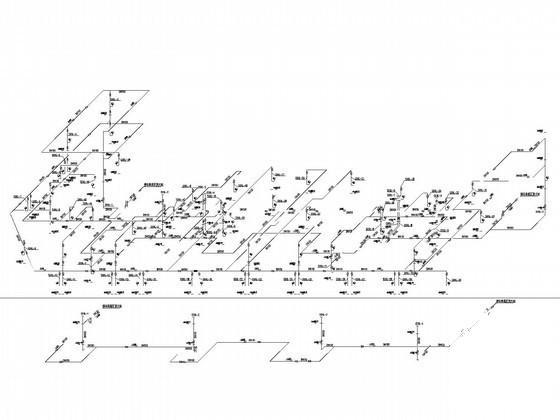

排水系统图

消火栓系统图

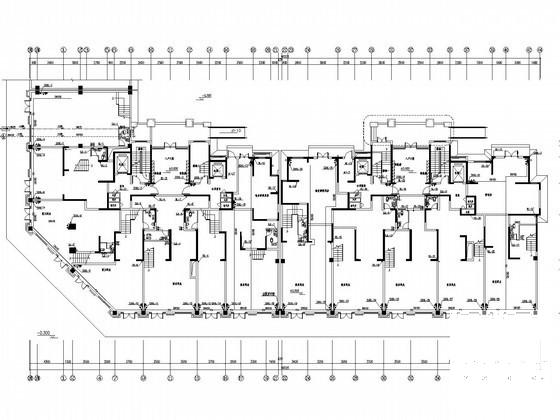

给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
