一份16层医院病房楼给排水CAD施工图纸（太阳能热水高压细水雾系统）(消防平面图)

yy8899 · 发表于 2020-2-19 13:14:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：5,15
特殊系统：太阳能热水系统,消防炮
大样节点：卫生间
项目所在地：河南

附件详情

给排水设计总说明、材料表及资料目录
地下一层给水、热水及消防平面图

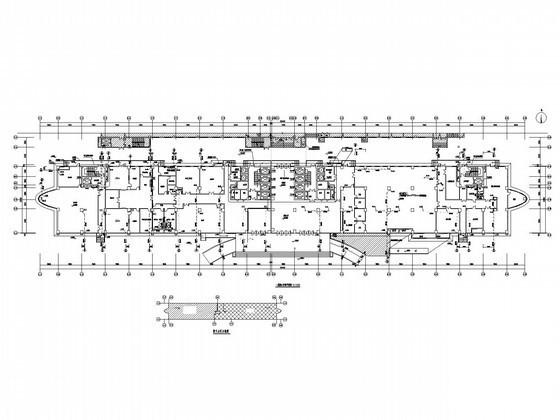

一层给水、热水及消防平面图
二层给水、热水及消防平面图
三层给水、热水及消防平面图
四层给水、热水及消防平面图
五层给水、热水及消防平面图
六层给水、热水及消防平面图
七层给水、热水及消防平面图
八~十六层给水、热水及消防平面图
屋顶给水、热水及消防平面图
生活、消防水泵房平面大样图
给排水换热间及高压细水雾平面大样图
屋顶水箱间平面大样图
给水、热水管道系统原理图
高压细水雾设计说明及灭火系统原理图
屋顶太阳能系统原理图

附件详情

该项目为综合性三级甲等医院，总病床数为1000床；总建筑面积110209.24m2，一级耐火等级，建筑高度（裙房）：门诊医技楼：20.10m，病房楼（主楼）66.00m，建筑类别为一类高层。
该项目主要是病房楼给排水项目；
设计范围主要包括住院病房、地下车库等室内给水系统、排水系统、消火栓系统、热水系统、高压细水雾系统、雨水系统设计等；
，共计20张图纸；

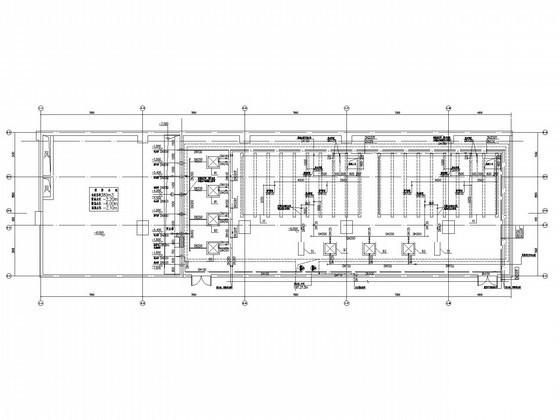

泵房管道系统布置原理图

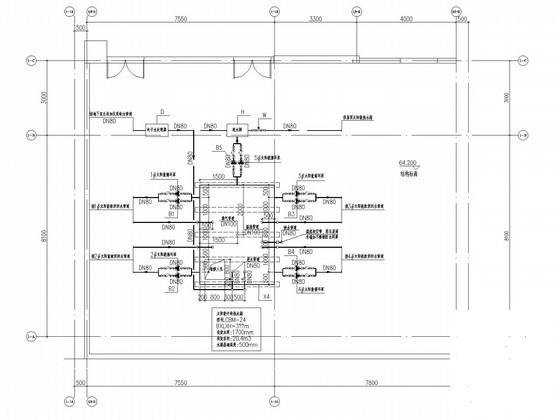

屋顶太阳能热水管道布置图

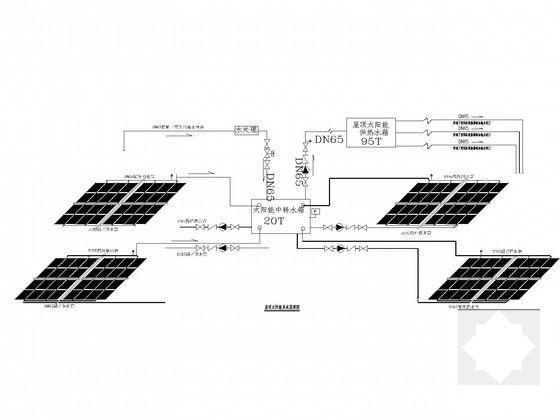

屋顶太阳能热水系统原理图

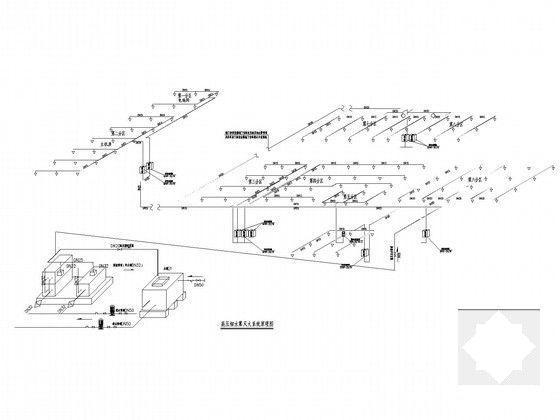

高压细水雾灭火系统原理图

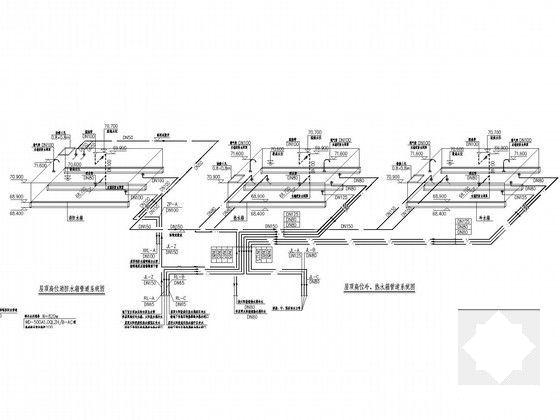

屋顶水箱消防、冷水、热水管道系统原理图

冷水、热水给排水系统原理图
