一份高层住宅楼小区给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：96464.43平方米
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水分区：三区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间
• 项目所在地：湖南

附件详情

• 给排水设计说明
• 给排水平面图
• 自动喷淋平面图
• 给排水系统原理图
• 水泵房详图
• 卫生间详图
• 消防水池详图

附件详情

该项目为居住区项目，建筑耐久年限为50年，地下室耐火等级为一级，屋面防水等级为一级；其他部分耐火等级为二级，屋面防水等级为二级。建筑工程设计规模等级：二级；主要结构类型为框架剪力墙结构。该项目包括地下室车库、商业裙房及住宅楼。 该项目建筑总占地面积为8511.98平方米，总建筑面积为96464.43平方米，其中该资料包含：住宅建筑面积67297.12平方米，商业面积14368.9平方米，物业用房建筑面积507.54平方米，架空层建筑面积为1019.54平方米（不计容积率），服务用房建筑面积218.96平方米，地下室部分建筑面积13052.37平方米。
该项目设有生活冷水系统、生活污、废水系统、消火栓给水系统、自动喷水灭火系统。
，共32张。

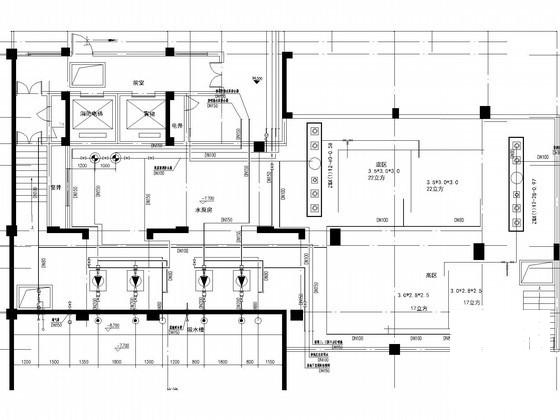

泵房详图

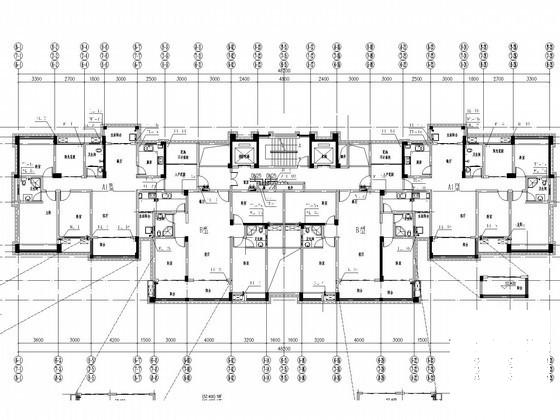

标准层平面图

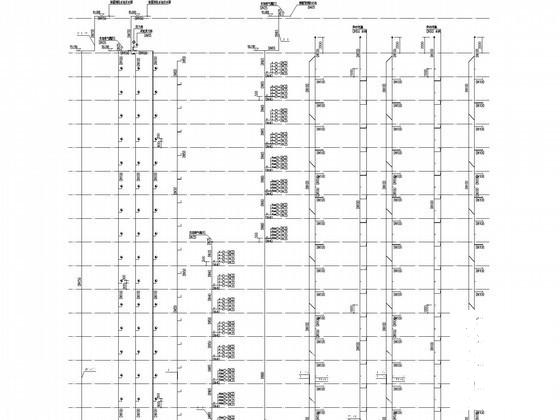

给排水系统图

第 1 张图

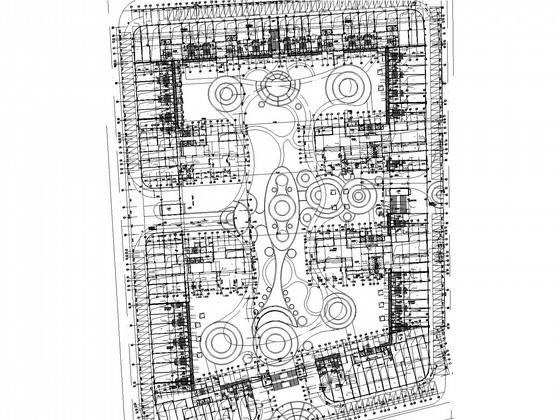

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
