小区住宅楼群给排水消防施工CAD大样图
- 设计详细说明：有
- 功能：住宅区
- 设计内容：给水系统
- 设计阶段：施工图设计
- 参考图纸：20张以上
- 设计年代：近代
附件详情
- 给排水平面图
- 给排水系统图
- 户型大样图
附件详情
该项目为二类居住建筑，建筑耐火等级为二级，总建筑面积6087.17平方米。该项目设计内容：室内给排水系统、太阳能系统、建筑灭火器配置
，共37张。

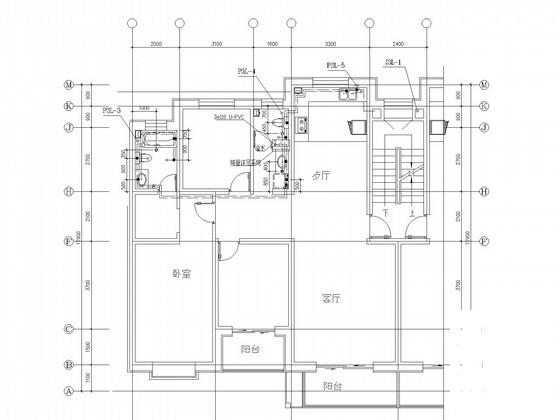

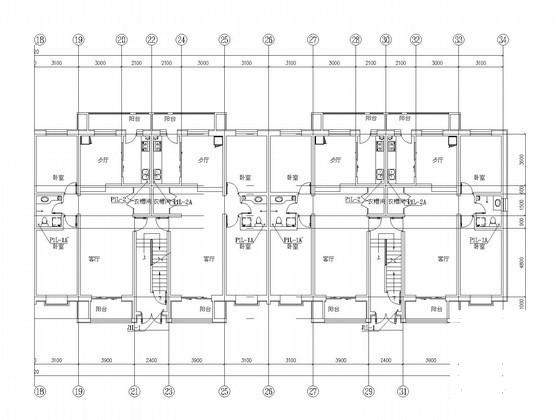

标准层大样图

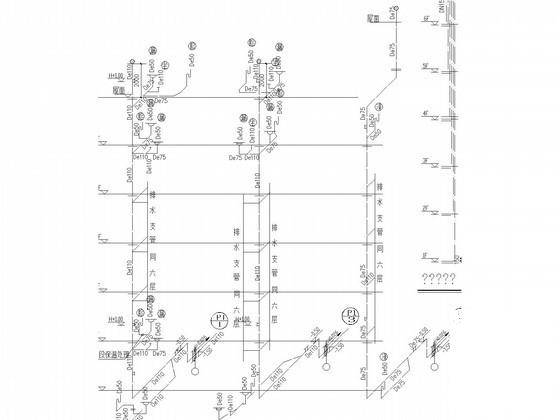

给排水系统图
户型系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
小区消防给排水 - 1 -
小区消防给排水 - 2 -
小区消防给排水 - 3 -
小区消防给排水 - 4
以上是部分截图，请下载附件后查看完整高清内容
