一份住宅小区CAD给排水消防施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 建筑高度：53.55m
• 地上楼层：18层
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统,消火栓系统,喷淋系统
• 地下室：车库
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20张以下
• 图纸年代：近代

附件详情

泉州某住宅小区给排水消防图纸，共18层，建筑总高度53.55米。该项目设计内容包括：生活给水系统，生活排水系统，灭火器设置， 消火栓给水系统，自动喷淋给水系统等。图纸内容包括：各楼层平面图、系统图、大样图等等，共17张图。

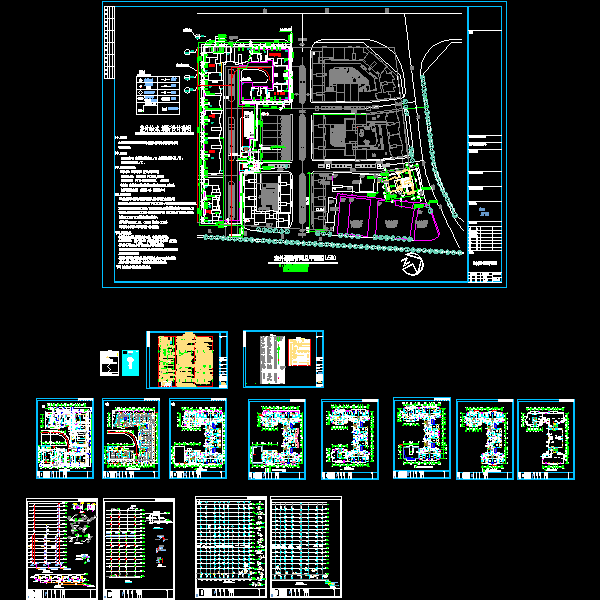

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-22 21:11:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
