6层住宅楼给排水及消防CAD施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间,阀门管件
附件详情
- 无目录
附件详情
项目概要： 该资料考虑市政给水管网水压0.30MPa。用水量定额：250升每人每天,小时变化系数2.8，使用时间24小时。最高日用水量：87.50立方米/天，最高日最大时用水量：10.21立方米/小时。
该项目设计范围为生活给水系统、消防给水系统、生活污废水系统。
图纸内容： 1.设计说明 2.一－五层给排水平面图 3.复式下层平面图 4.复式上层平面图 5.屋顶平面图 6.住宅排水系统图 7.门面排水系统图 8.
消防系统
图 9.门面给水系统图 10.厨卫大样图 11.住宅给水系统图 三、参考图纸：15
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

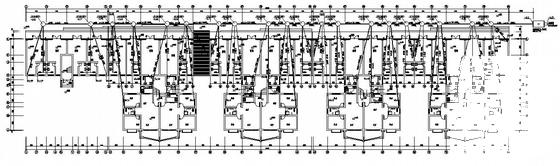

给排水大样图 - 1 -
给排水大样图 - 2 -

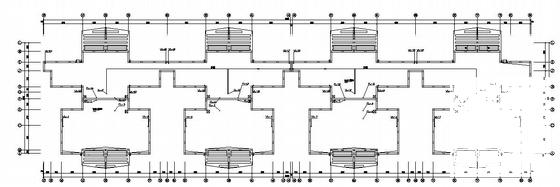

给排水大样图 - 3 -

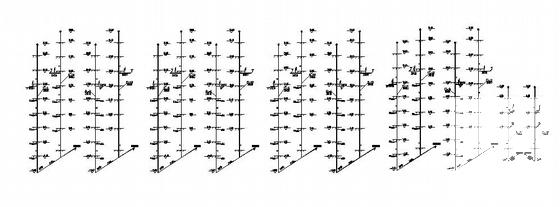

给排水大样图 - 4
