18层住宅楼给排水及消防CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

附件详情

本建筑地下一层为储藏间及设备房，一~十八层为住宅，建筑高度约50m。项目地点位于河南永城市，属一类高层建筑。
(二)．设计范围：1．设计范围包括本建筑内的给水排水、消防等管道系统及室外三米以内的辅助设施。(三)．管道系统：该项目设有生活给水系统、生活排水系统、消火栓给水系统、自动喷水系统。

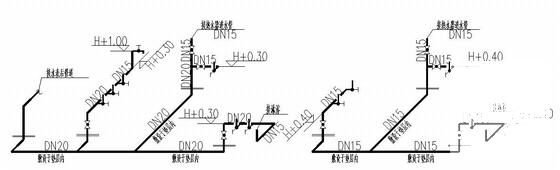

第 1 张图

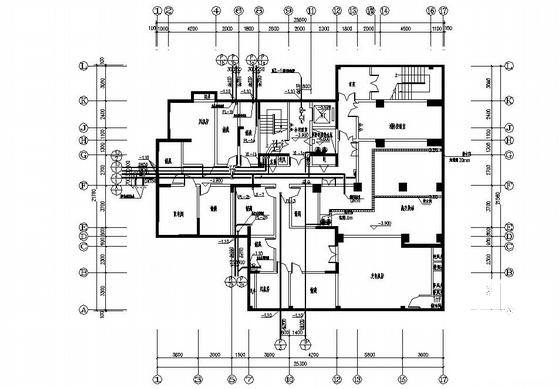

第 2 张图

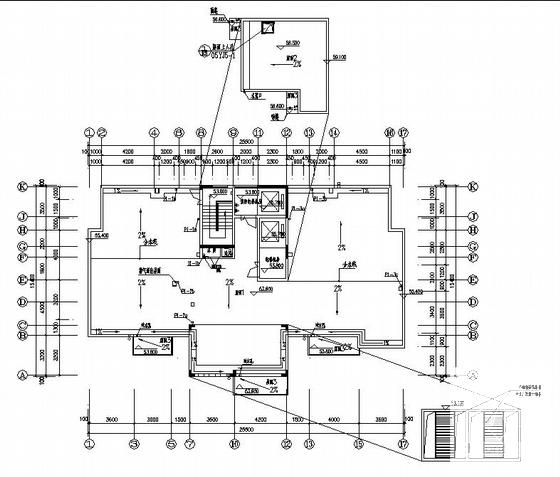

第 3 张图

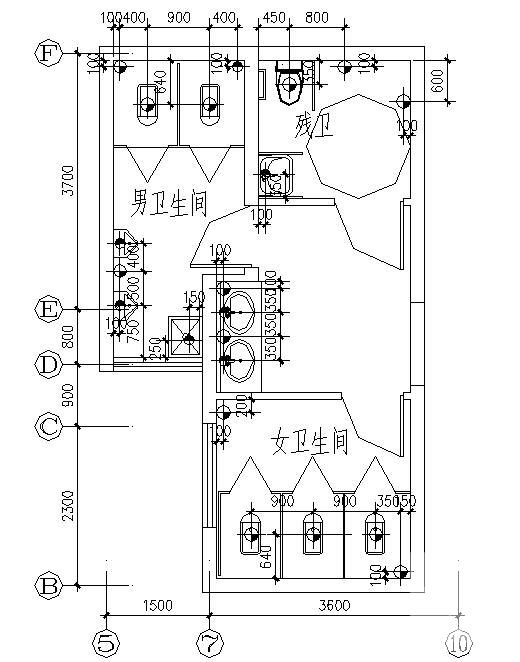

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
