科研生产楼给排水及消防设计CAD施工图纸.dwg

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

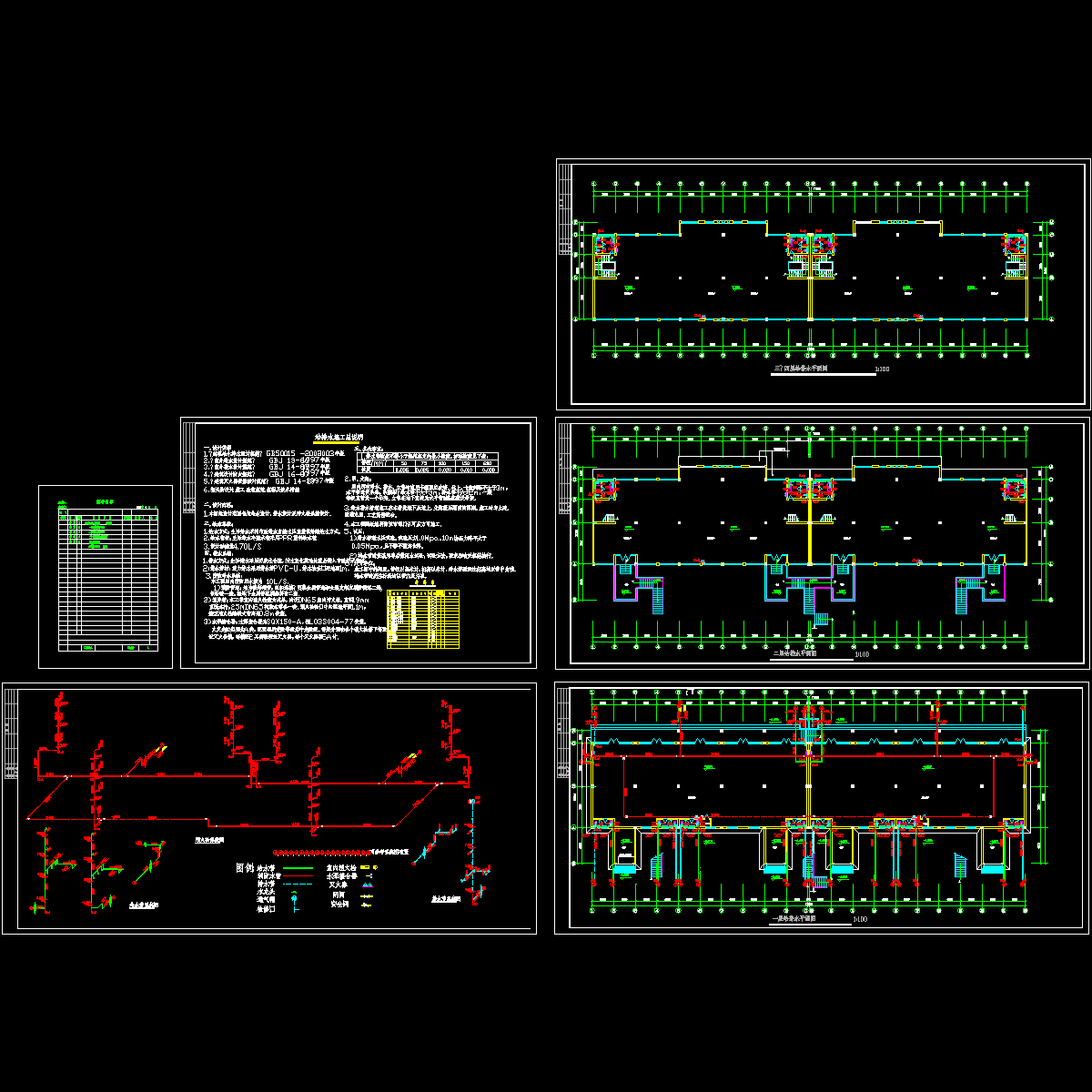

附件详情 本图纸设计范围包括给水设计，排水设计及消火栓系统设计。 　　一、给水系统： 　　1.给水方式：生活给水采用市政给水自然水压直接供给的给水方式。 　　2.给水管材：生活给水冷热水管采用PPR塑料给水管. 　　3.设计秒流量4.70L/S。 　　二、排水系统： 　　1.排水方式：生活排水采用污废水合流，污水经化粪池处理后排入市政污水管道。 　　2.排水管材：重力排水采用排水管PVC-U。排水检查口距地面1m。 　　三.消防给水系统： 　　该项目室内消防用水量为 10L/S. 二层给排水平面图 三～四层给排水平面图 给排水及消火栓系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
