一份22层住宅楼给排水消防CAD施工图纸(安装大样图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：22层
• 图纸设计深度：施工图
• 参考图纸：74张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：污废分流,雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间
• 项目所在地：四川

附件详情

• 给排水设计总说明
• 给排水系统原理图
• 自动喷淋平面图
• 综合管道布线图
• 消防水箱大样图
• 厨卫安装大样图
• 水泵房大样图

附件详情

该资料范围包括室内生活给水系统、污废水系统、雨水系统、消火栓系统、自动喷水灭火系统、气体灭火系统。
，共74张。

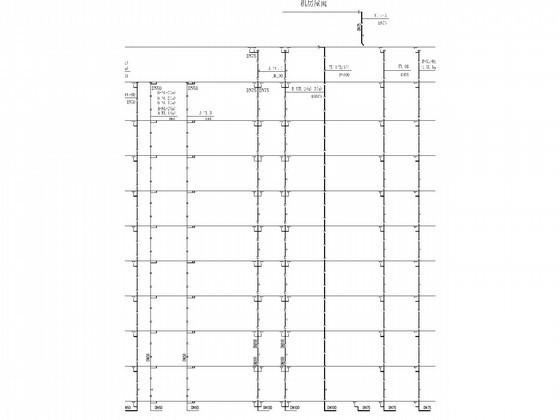

给排水系统原理图

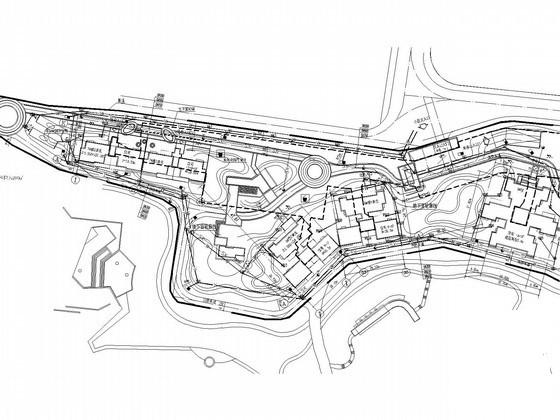

给排水总平面图

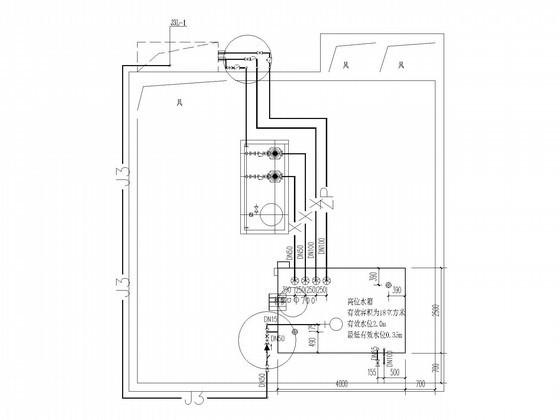

消防水箱大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 16:57:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
