一份28层住宅楼给排水消防CAD施工图纸（冷凝水系统）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：消防排水
• 消防设计：喷淋系统
• 项目所在地：广东

附件详情

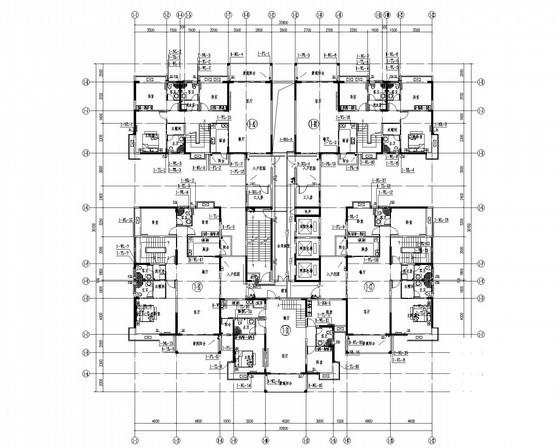

• 地下室给排水平面图
• 自喷平面图
• 污水排水系统原理图
• 楼屋顶构架给排水平面图
• 楼屋面层给排水平面图
• 废水排水系统原理图
• 雨水排水系统原理图
• 冷凝水排水系统原理图
• 卫生间给排水大样图

附件详情

这份参考资料为高层住宅楼，系统设计全面。
,共36张

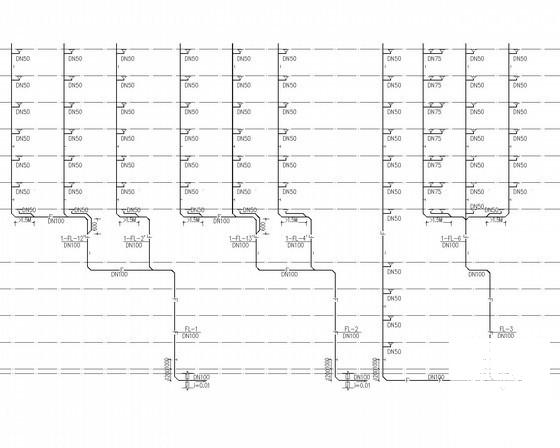

废水排水系统原理图

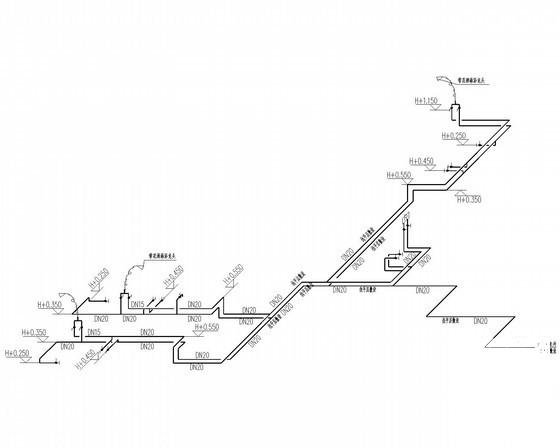

户型给水系统图

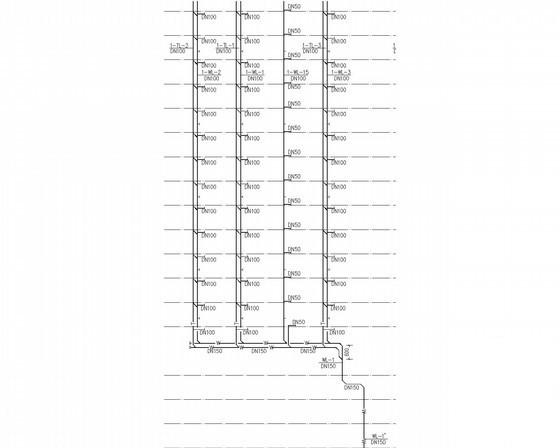

污水排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 16:57:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
