一份高层二类住宅楼给排水消防CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：81张
• 生活供水设计：生活给水系统
• 排水设计：消防排水
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：安徽

附件详情

• 地下室喷淋平面图
• 排水系统透视
• 给水系统透视
• 消火栓系统透视
• 给排水平面图

附件详情

1、本建筑为十八层高层住宅,地下一层。属二类高层住宅建筑。
2、给排设计如下
生活给水系统 排水系统 消防给水系统 喷淋给水系统
共81张

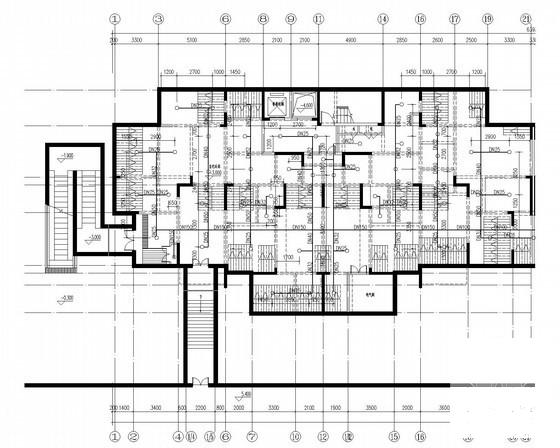

地下喷淋平面图

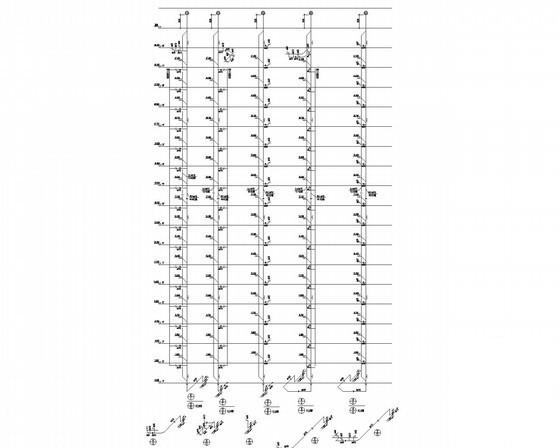

排水系统透视

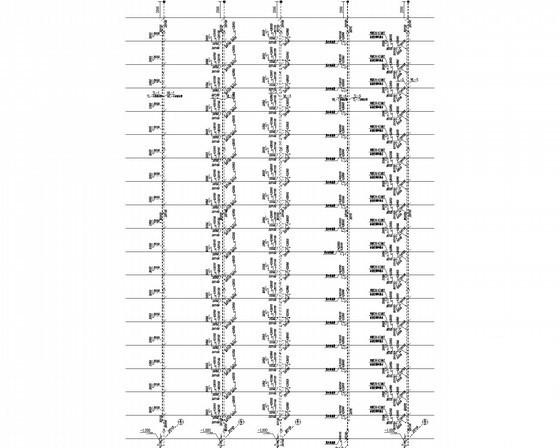

排水系统图

第 1 张图

第 2 张图

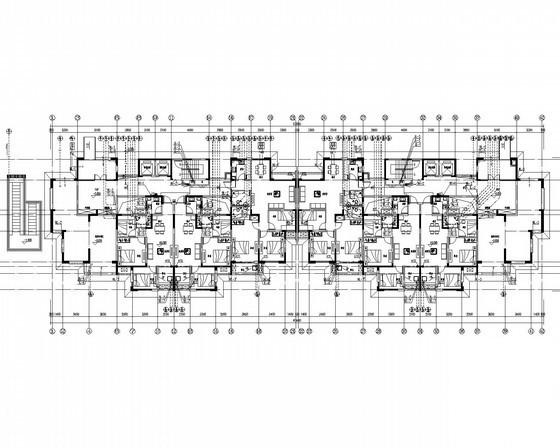

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
