一份11层二类住宅楼给排水管道消防CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房,卫生间
• 项目所在地：湖南

附件详情

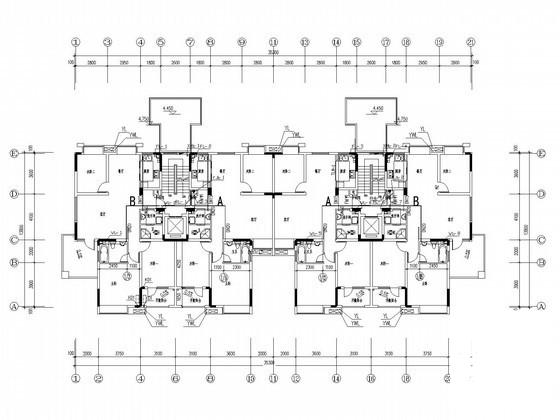

• 管道平面图
• 喷淋平面图
• 厨卫大样及系统图
• 消防排水管道系统原理图
• 给水管道系统原理图

附件详情

该项目为11层二类住宅楼
，共43张。

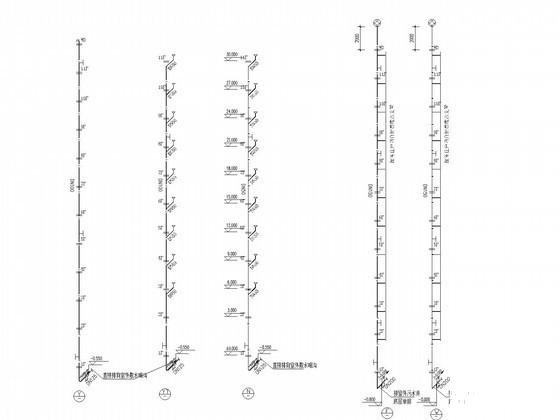

空调雨水排水系统图

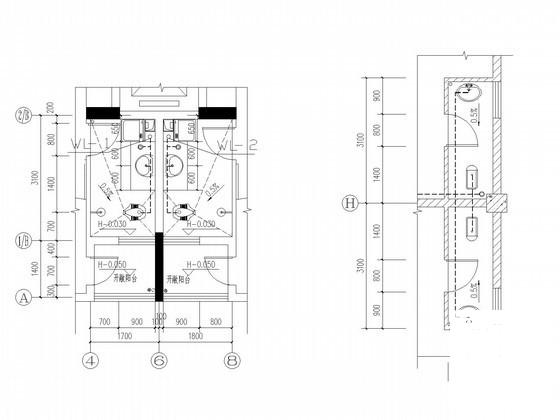

卫生间大样图

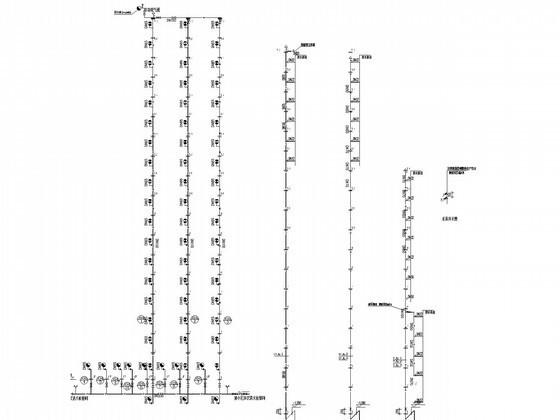

消防给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
