一份18层住宅楼给排水CAD施工图纸(管道平面图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：河北

附件详情

• 资料目录
• 设计说明 图例
• 地下室管道平面图
• 层管道平面图
• 屋顶、水箱间管道平面图
• 二层卫生间厨房、厨房大样图
• 给水管道系统图
• 排水管道系统图
• 地下室消防管道系统图
• 自动喷淋管道平面图
• 自动喷淋管道系统图
• 加压泵房、贮水池管道平面图
• 加压泵房、贮水池管道系统图
• 地下室战时人防管道平面图
• 地下室战时人防管道系统图

附件详情

工程介绍：
该项目为F区－－住宅楼，地下一层，地上十八层，为二类普通住宅楼。
设计了生活给水、污水、冷凝水、户内热水、消火栓、自动喷淋等多个系统，并配置了建筑灭火器。

设计内容：
生活给水系统、室内 消防系统 、自动喷淋系统、排水系统、雨水系统等。

稿件，共25张图纸。

消防管道系统图

自动喷淋管道系统图

地下室消防加压泵房管道平面图

地下室战时人防管道系统图

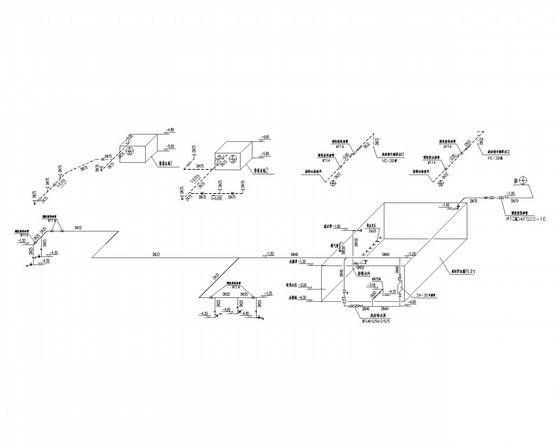

第 1 张图

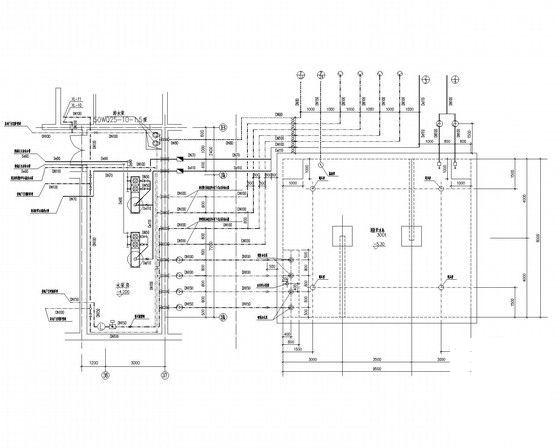

第 2 张图

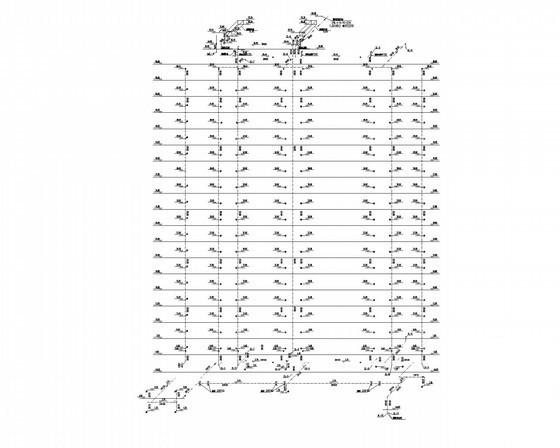

第 3 张图

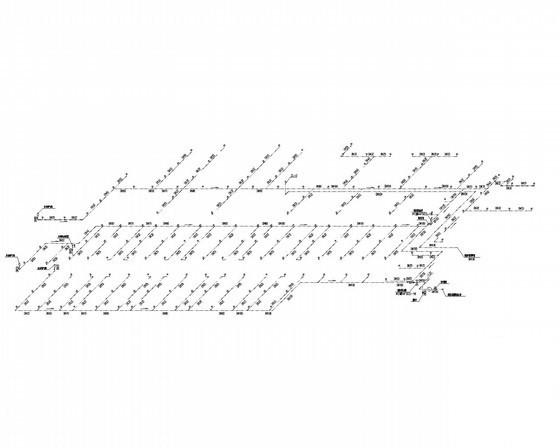

第 4 张图

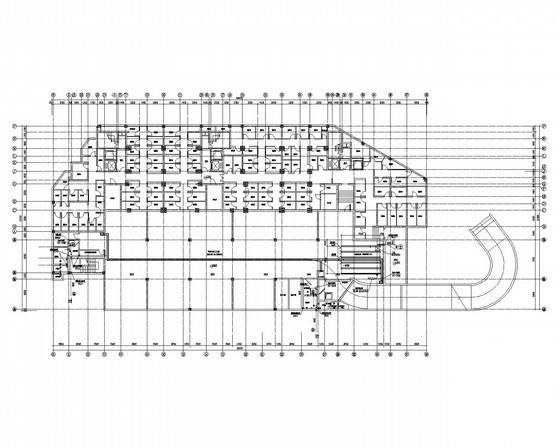

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
