一份40层住宅楼给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑,超高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：27693.25平方米
• 建筑地上层数：40层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：四区,四区以上
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,设备房布置
• 项目所在地：黑龙江

附件详情

• 资料目录
• 设计总说明

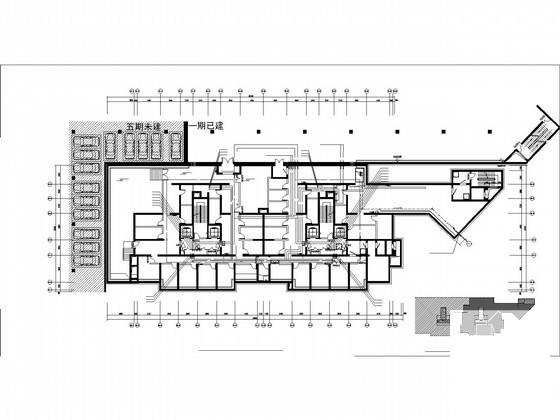

• 地下二层给排水平面图
• 地下一层给排水平面图
• 地下一层给排水平面图
• 地下一层喷淋给水管道平面图
• 设备夹层给排水平面图
• 首层给排水平面图
• 首层消防给水管道平面图
• 二层给排水平面图
• 三至二十层给排水平面图
• 二十一层至三十九层给排水平面图
• 四十层给排水平面图
• 机房层给排水平面图
• 首层单元给水详图
• 标准层给水详图
• 标准层单元排水详图
• 四十层至机房层给水详图
• 四十层之机房层单元排水详图
• 生活给水管道系统展开图
• 排水系统展开图
• 消火栓管道系统展开图
• 自动喷淋管道系统展开图
• 地下二层给排水平面图
• 地下一层给排水平面图

附件详情

项目概要：该项目位于黑龙江，12#楼建筑类别为住宅楼，建筑高度为127.5米，建筑层数为地上40层，地下2层。建筑规模：地上总建筑面积为27693.25平米。本建筑住宅入户门均为甲级防火门，且户内不设集中空调。
设计范围：内容包括建筑内生活给水系统、室内消火栓给水系统、自动喷水灭火系统。
，共23张。

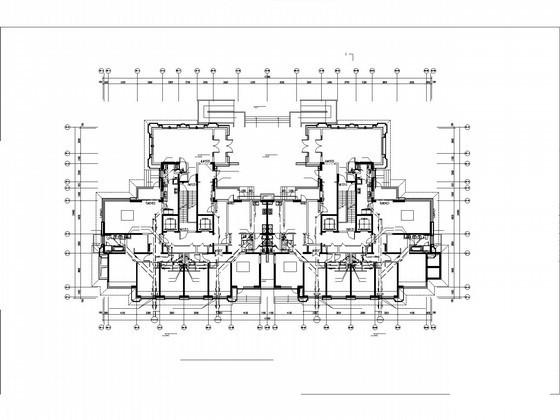

首层消防管道给水平面图

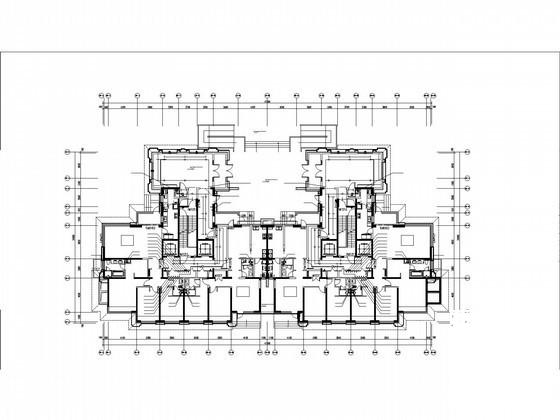

首层给排水平面图

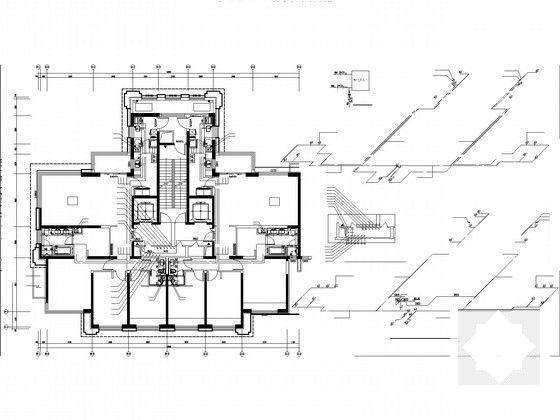

标准层给水详图

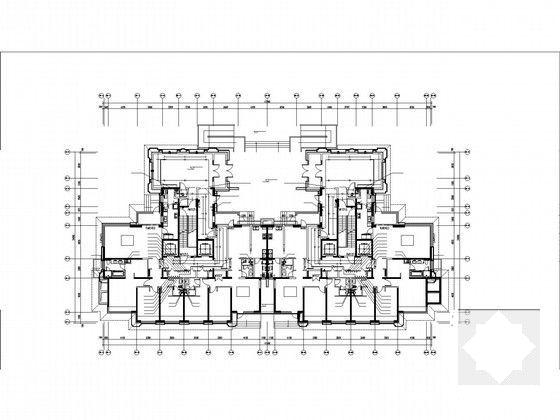

首层消防管道给水平面图

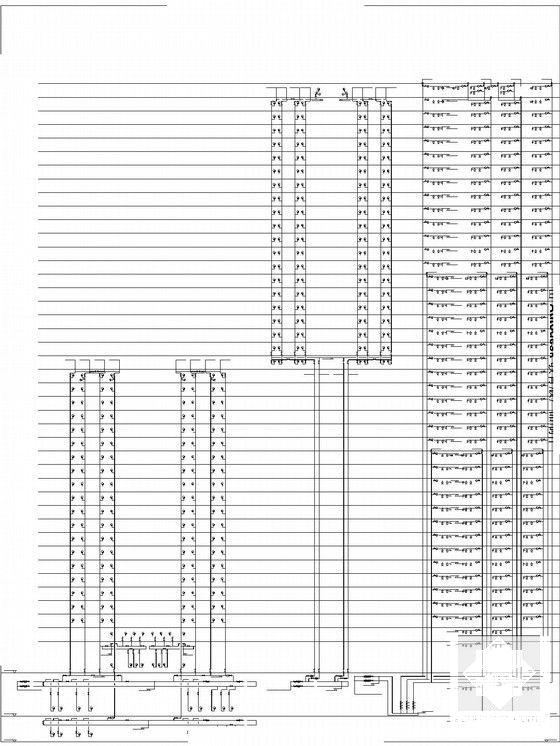

自动喷淋管道系统图

给水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
