一份33层高档住宅楼给排水CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水
• 供水分区：更多
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房,卫生间
• 项目所在地：安徽

附件详情

• 给排水设计说明
• 各层给排水平面图
• 屋顶层给排水平面图
• 机房给排水平面图
• 构架层给排水平面图
• 给水系统图
• 消火栓系统图
• 排水系统图
• 雨水系统图
• 冷凝水系统图

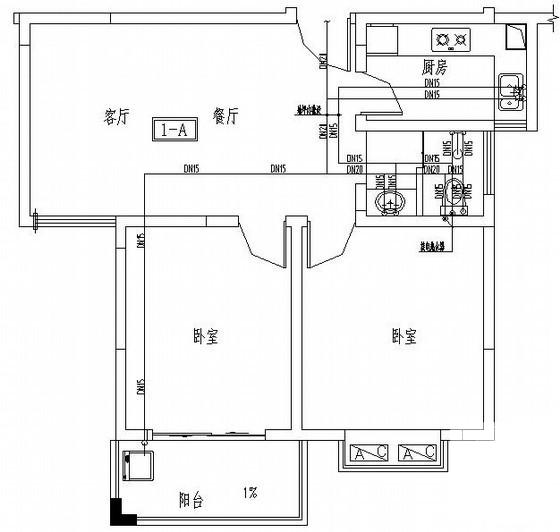

• 厨卫冷热水详图

附件详情

本稿件为[安徽]33层高档住宅楼给排水施工图纸，设计范围为建筑内的室内给排水及消防给水设计，分别有：给水系统、排水系统、消火栓系统等，内容较完整，有一定参考价值。
，共36张。

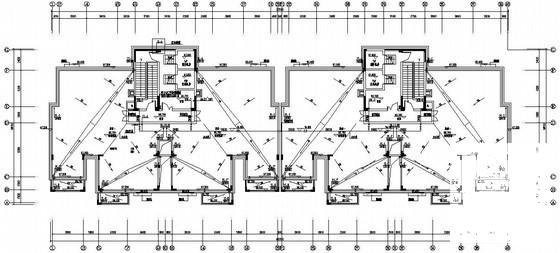

给排水平面图

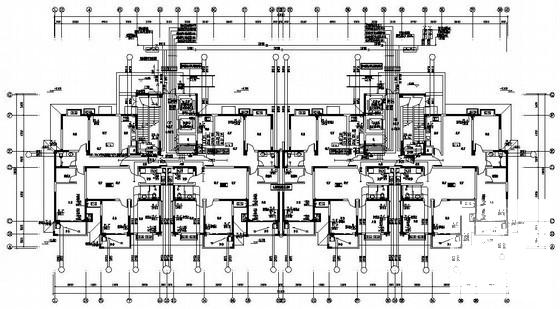

冷热水平面图

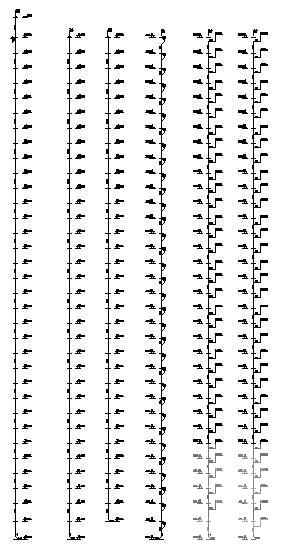

雨水、冷凝水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
