一份33层住宅楼给排水CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计结构形式：其他结构
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间,集水坑
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水设计和施工说明
• 地下室喷淋平面图
• 地下室给排水平面图

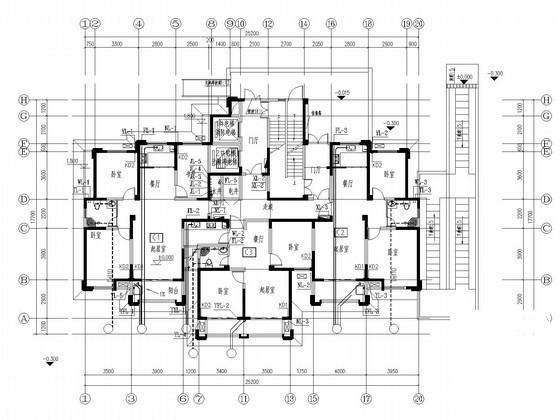

• 一层给排水平面图
• 二层给排水平面图
• 三-三十二层给排水平面图
• 十四层给排水平面图
• 十五层给排水平面图
• 三十三层给排水平面图
• 设备层给排水平面图
• 户型排水平面图
• 集水坑剖面图
• 喷淋原理图
• 管井 平面布置图
• 管井给水系统图
• 管井内给水管道系统展开图
• 污废水系统图
• 雨水管道系统展开图
• 冷凝水管道系统展开图

附件详情

项目概要：该项目位于安徽，是一居民住宅楼，地下一层为非机动车库，地上一直三十三层为住宅；地下室面积为360平米；地上建筑面积为10100平米；建筑层数为33层，建筑耐火等级为一级，建筑防火分类等级为一级；
，共计17张图纸；

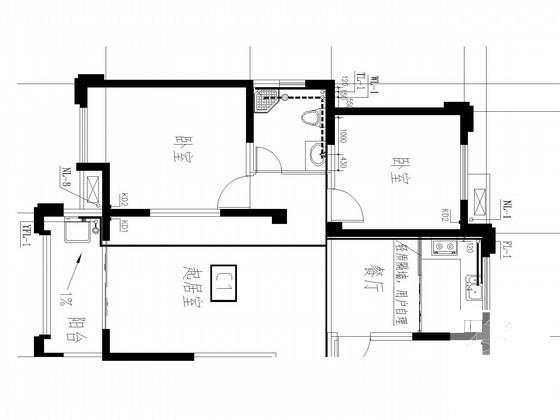

户型给排水大样图

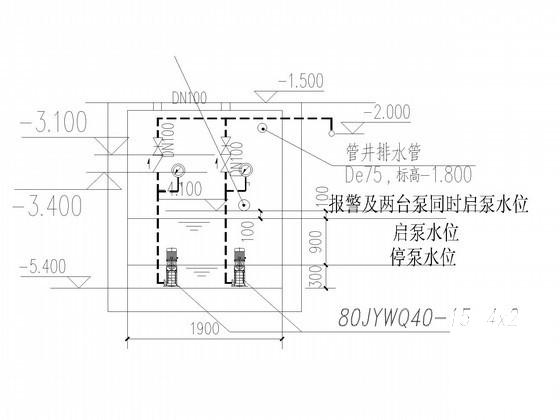

消防电梯集水坑剖面图

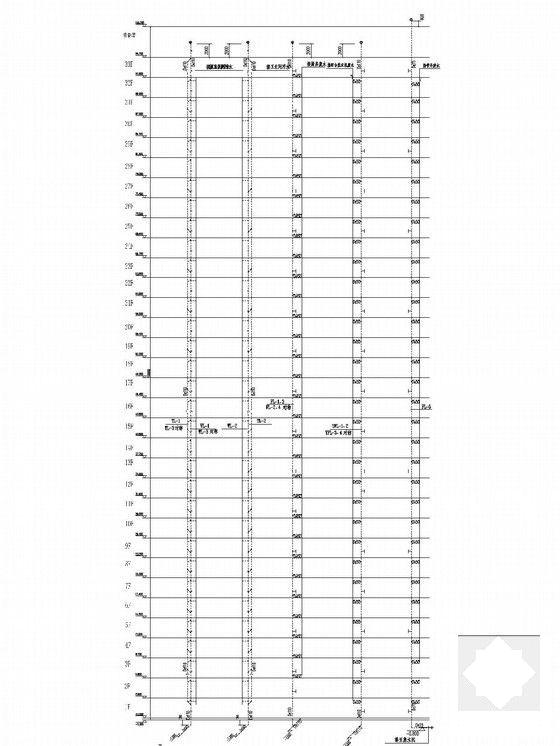

污废水系统图

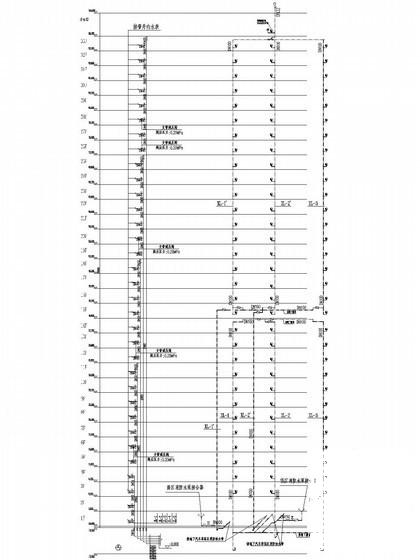

给水及消火栓管道系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
