一份33层住宅楼及洋房给排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：19934.06平方米
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 供水方式：分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：陕西

附件详情

• 设计资料目录选用标准图集目录
• 图例、设备器材表
• 设计说明
• 一单元标准层平面放大图
• 给排水系统图
• 给排水平面图

附件详情

该项目由 1栋33层纯住宅、15栋9+1洋房、3栋7+1洋房和一层地下室组成。其中地下室局部有人防，部分地上建筑在地下室范围内。地下室内由平层车库、机械车库及设备房组成。该项目总占地面积99670m，地上总建筑面积19934.06m，地下总建筑面积48701.44m。
，共17张。

废水立管原理图

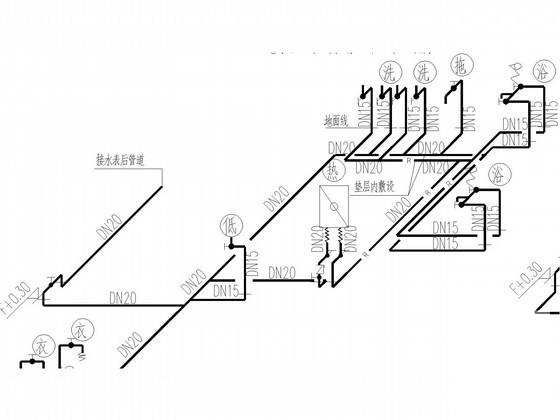

卫生间给水支管系统图

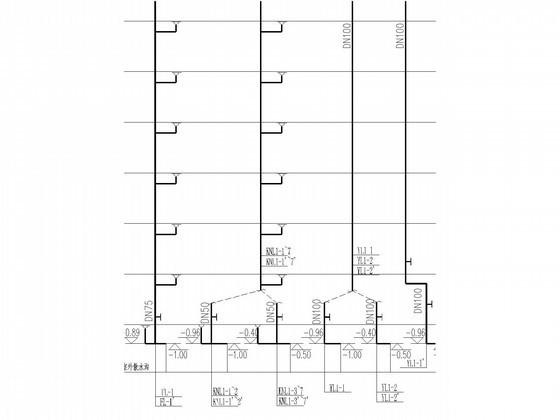

污水立管系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
