一份小区茶楼及小型商业楼给排水CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 项目所在地：安徽

附件详情

商业楼建筑高度12.9米。设计内容包括建筑网内生活给水系统、排水系统、消火栓给水系统、灭火器配置。
，共13张。

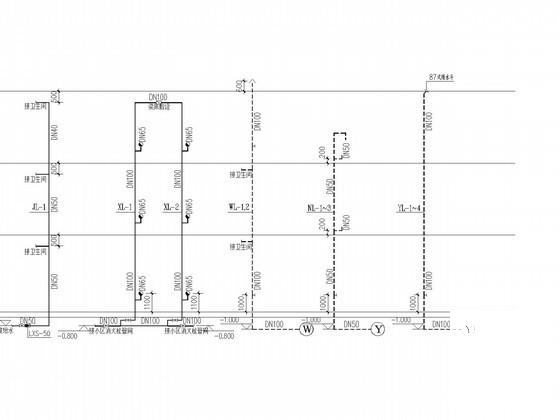

给排水系统图

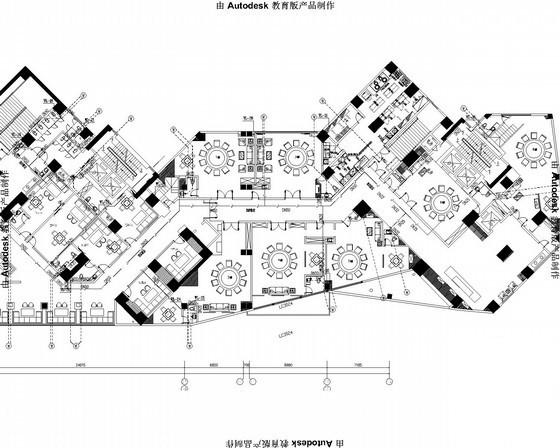

商业楼平面图

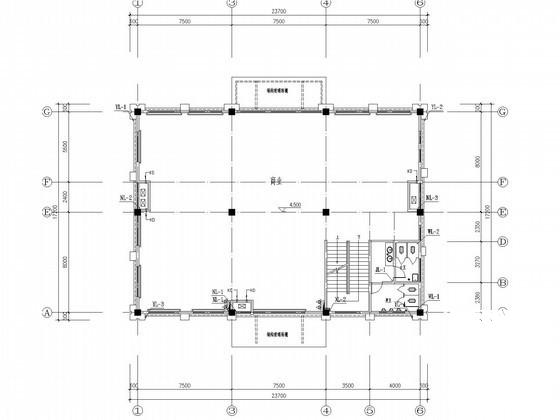

首层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 15:16:42上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
