一份4层砖混结构商业楼给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-2-16 15:20:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:70524.9平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 大样节点:卫生间

附件详情

  • 给排水施工图 设计说明
  • 给排水、消防平面图
  • 雨水排水平面图
  • 雨水系统原理图
  • 卫生间大样图
  • 排水系统图
  • 给水系统图
  • 集水坑排水系统图
  • 空调冷却循环水设备系统原理图
  • 消火栓系统原理图

附件详情

本项目总建筑设计面积:70524.90平方米,建筑高度19.10米。该建筑为地上4层、地下2层的综合体,地上为商业用房,地下一层为商业用房,地下二层为设备用房、车库。建筑类别为二类公共建筑;建筑耐火等级:地上地下均为一级;抗震设防烈度:八度。设计合理使用年限为50年。
该资料范围包括:给水系统、生活污废水系统、雨水系统、消火栓系统、自动喷水系统、空调循环冷却水系统及移动灭火器配置。
,共21张。

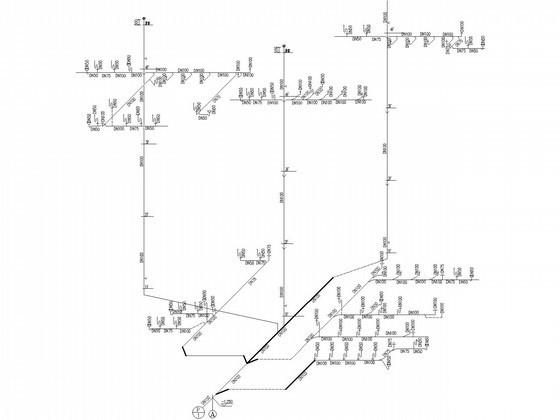

排水系统图

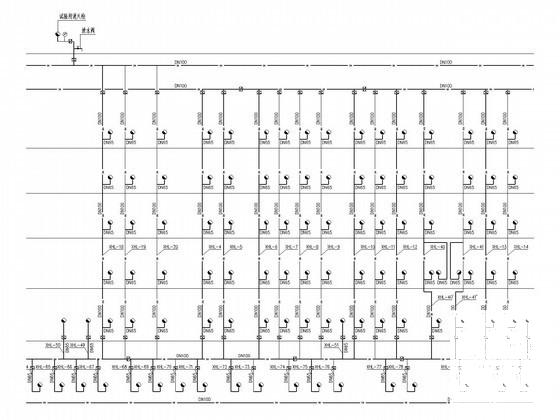

消火栓系统原理图

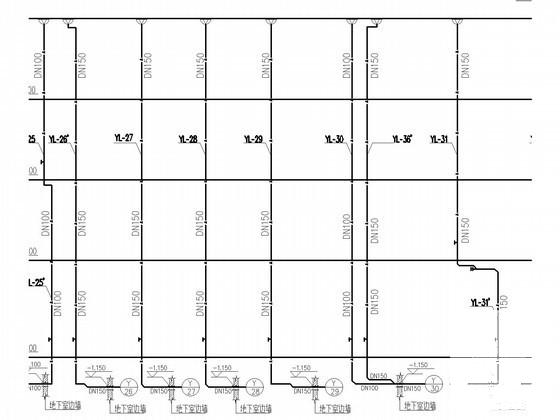

雨水系统原理图

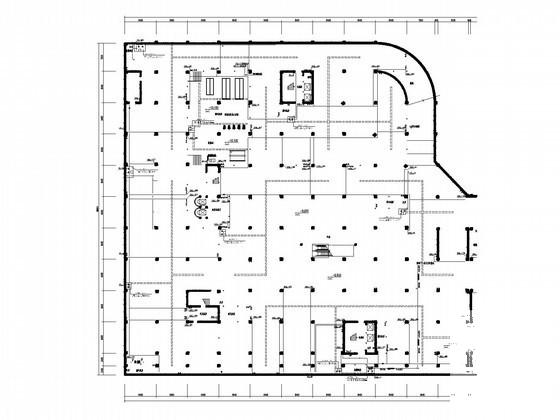

砖混结构商业楼 - 1
第 1 张图
砖混结构商业楼 - 2
第 2 张图
砖混结构商业楼 - 3
第 3 张图
砖混结构商业楼 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 15:20:31上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edew2cwsc2c2sddfecd.rar

4.38 MB

下载  售价: 100 积分    赚积分
