一份7m单层砖混仓库结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：砌体结构
• 基础形式 ：混凝土基础
• 地基基础设计等级：乙级
• 结构最大跨度：8m
• 抗震设防烈度：抗震不设防
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该库房为单层砖混结构，层高7m，建筑面积430m2，正面同侧开有3x3.5m库门两个。高窗标高为4.75m。图纸内容包括：仓库平面图，圈梁布置图，屋面配筋图，圈梁、屋梁、雨篷、过梁配筋大样图，基础平面图及基础详图等。

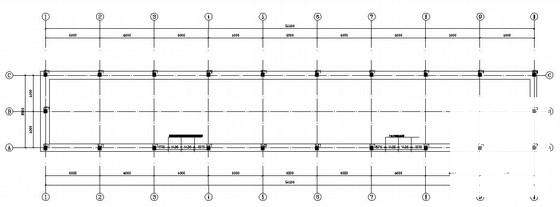

第 1 张图

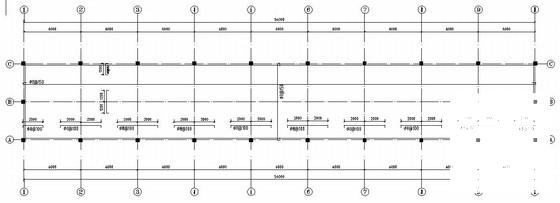

第 2 张图

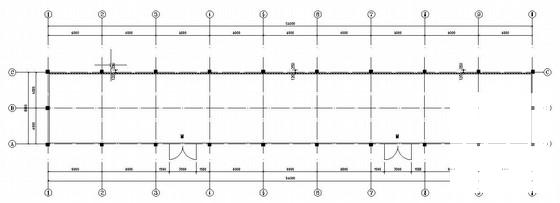

第 3 张图

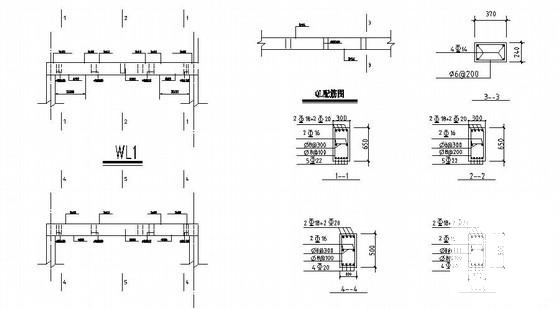

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
