住宅小区小型污水处理装置CAD施工图纸.dwg

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 住宅小区生活污水采用厌氧水解＋二级接触氧化的工艺，实现污水达一级排放标准。 　　一、设计流量及设计水质 　　1．Q＝50 m /d 　　2．进水水质 　　COD＝400mg/L,BOD =240 mg/L,NH -N=40 mg/L,SS=250mg/L 　　3．出水水质 　　执行《污水综合排放标准》GB8978－1996中一级排放标准，即： 　　COD ≦100mg/L，BOD ≦20mg/L,氨氮≦15mg/L，SS≦70mg/L 　　4.工艺流程 　　 进水 格栅 水解调节池 一级接触氧化池 沉淀池 二级接触氧化池 　　 沉淀池 出水井 　　二、 设计依据 　　1．甲方提供资料 　　2．《城市污水处理工程项目建设标准》 （2001年修订本） 　　3．《室外排水设计规范》 （GB50014-2006） 　　4．《给水排水构筑物施工及验收规范》 （GB50141-2002） 　　5．《给水排水管道工程施工及验收规范》 （GB50268-97） 　　6．《给水排水工程构筑物结构设计规范》（GB50069-2002） 　　三、施工说明 　　1．本图尺寸：除注明外，标高以米计，其余均以毫米计。 　　2．管道标高标注：重力流为管内底，压力流管中心。 　　3、管道埋深：除注明外，池顶处的通风管道覆土为－0.4m，池顶外覆土为1.0m。埋深较小的通风管道上部可能有较大荷载时，应采取加固措施。 　　4．主要设备材料统计量为单座生化池的工程量。 　　5．管道、堰口、穿墙孔等有标高控制的地方须严格控制，人孔侧壁设爬梯，做法详S147/17-14。 　　6．所有构筑物及管道保证不渗漏。 　　7．构筑物上的预留、预埋件应做防腐处理，具体做法为：除锈后涂丹红两道，底漆两道，面漆两道。 　　8．设备防腐由设备厂商提供具体的防腐措施。 　　9．管道连接方式：构筑物上有特殊要求的则按照工艺施工图进行；其它塑料管道用承插粘接接口、球墨管接口采用承插接口，钢管采用焊接，给水管道采用螺纹接口。 　　10．管道采用管卡和支（吊）架固定，其中支架采用50×50角钢，间距500mm，长度由现场安装决定。管卡做法详见标准图03S402。 　　11．穿墙套管做法见标准图集02S404. 　　12．所有设备预留预埋待设备采购后再进行调整。 　　四、运行说明 　　1.单项工程竣工后，必须逐一按工艺条件、设计要求进行单项调试.全部工程竣工后，可进行生产工艺联合调试.联合调试应在各单项工程验收基础上，并经有关方面（主管部门、质检站、建设单位、设计、监理、施工部门）鉴定认可后才能进行.联合调试前，必须掌握工艺流程、通水线路中的各个环节，以防误操作.调试水量从小到大逐渐增加. 　　2.主要设备的调试，应有供货方派技术人员到现场指导进行. 　　3.格栅应定期清渣，防止堵塞。 　　4.水解调节池和集泥井泥砂定期通过吸粪车或污泥泵排出，与栅渣一并进入垃圾填埋场处理。

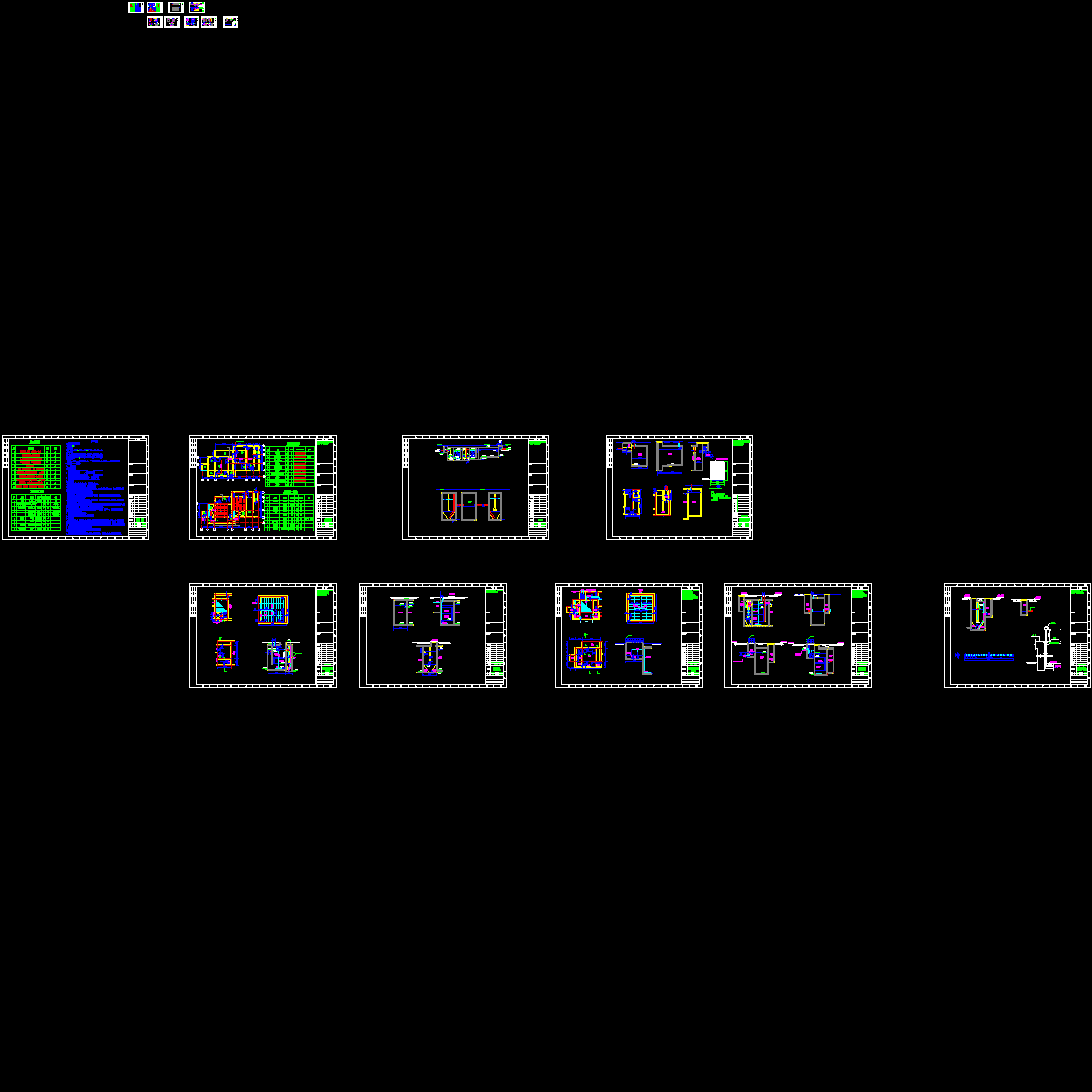

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
