小型泵站施工CAD图纸

附件详情

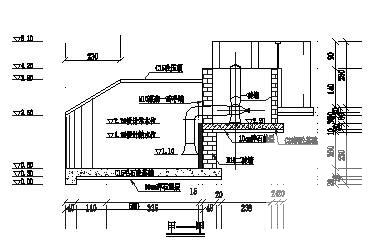

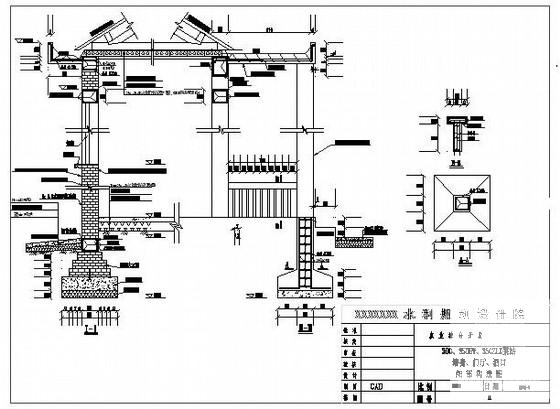

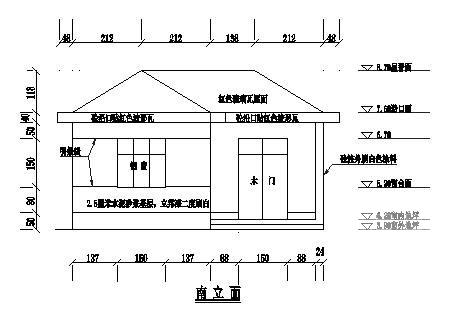

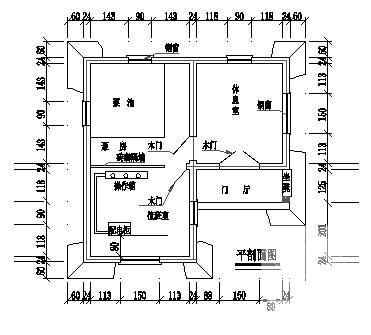

这份参考资料为小型泵站施工图，内容包括：300、350HW、350ZLK泵站施工说明、资料目录、工程主要材料汇总表，300、350HW、350ZLK泵站机房立面图，300、350HW、350ZLK泵站机房平面图，300、350HW、350ZLK泵站墙身、门厅、沿口细部构造图，300、350HW、350ZLK泵站屋架结 构图大梁配筋图，300、350HW泵站单泵池构造图，300、350HW泵站单泵池构造图，50ZLK泵站预制构件配筋图，50ZLK泵站水泵基础板配筋图。
说明：1、该资料为灌溉泵站施工图，设泵室、休息室、值班室三间，建筑面积51.2平方米；
2、采用素砼带基，砖砌大方脚，M7.5砂浆砌砖墙，设上下圈梁及现浇天沟沿口，预制空心板天
棚上设木橼、檀条、油毛毡、挂瓦条、红色琉璃瓦屋面，设木屋架三付。
3、外墙粉刷为1：2.5水泥砂浆抹面，沿窗户上下檐各设一条引条线，立邦漆二度刷白，并在外墙绘出综开标志,内墙粉刷为
1:2.5水泥砂浆打底，803白色涂料抹面。室内地坪为C15砼基层，1：2水泥砂浆抹面。
门厅为毛石基础，1：2水泥砂浆抹面。散水60cm宽，分缝防止不均匀沉降。
4、泵室、进水池、出水池施工后必须保证回填方分层夯实，墙身基础不得因土质变形而沉降，
遇不良地质时，另行加固处理。
5、进户电线及配电柜、电路按规定要求施工。
6、河道及进水池位置和图中不符时，可按相应模式选用其他布置型式，但房屋结构不变，本图
为单机单泵设计，若采用双机双泵时，泵池、进水池相应扩大，房屋结构不变。
共10张图，
