一份小区内幼儿园给排水采暖CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2187.44平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：山东

附件详情

• 设计施工说明
• 给排水、消防平面图
• 卫生间给排水大样图
• 给水系统图
• 消火栓系统图
• 排水系统图
• 采暖干管平面图
• 地面辐射采暖平面图
• 卫生间通风大样图
• 采暖系统图

附件详情

地上三层，总建筑面积2187.44平方米，建筑高度11.8米。
，共14张。

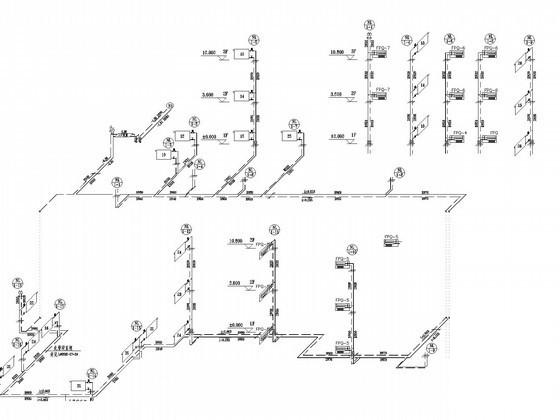

采暖系统图

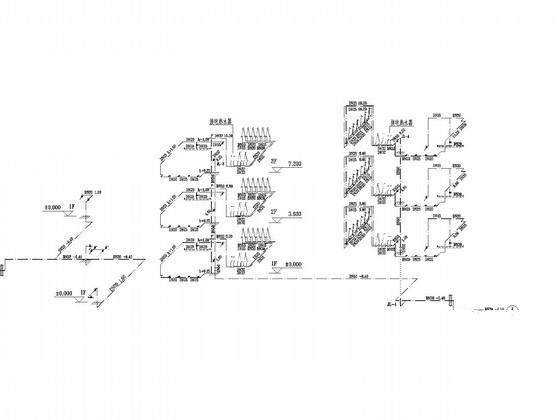

给水系统图

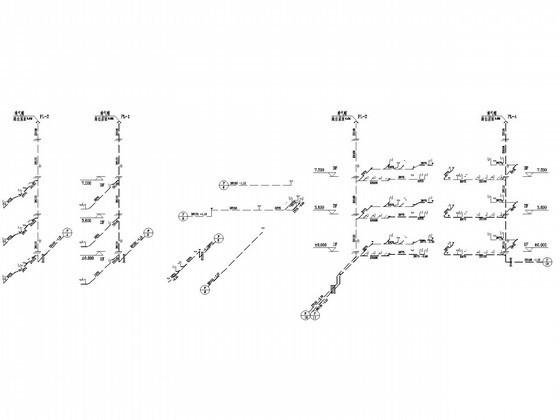

排水系统图

第 1 张图

第 2 张图

第 3 张图

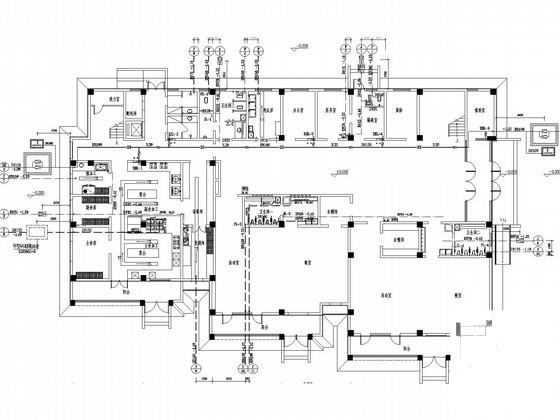

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
