一份16层住宅楼给排水CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：16层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,卫生间
• 项目所在地：湖南

附件详情

• 资料目录表、图例及主要材料表
• 给排水设计总说明

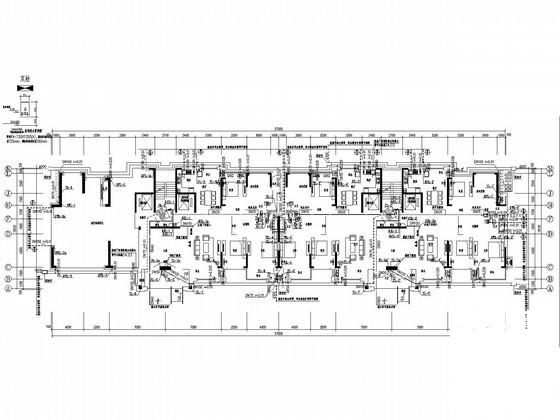

• 一层给排水及消火栓管道平面图
• 二层给排水及消火栓管道平面图
• 三层给排水及消火栓管道平面图
• 四~十六层给排水及消火栓管道平面图
• 机房层给排水及消火栓管道平面图
• 给排水、 消防系统 原理图

附件详情

该项目位于湖南，是一住宅楼项目，建筑层数为地上十六层，建筑高度为48米；
设计范围：给水系统、排水系统、消火栓系统、自动喷淋系统、建筑灭火器设置等；
，共计12张图纸；

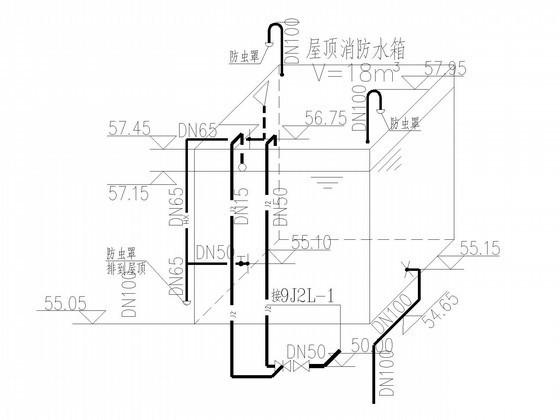

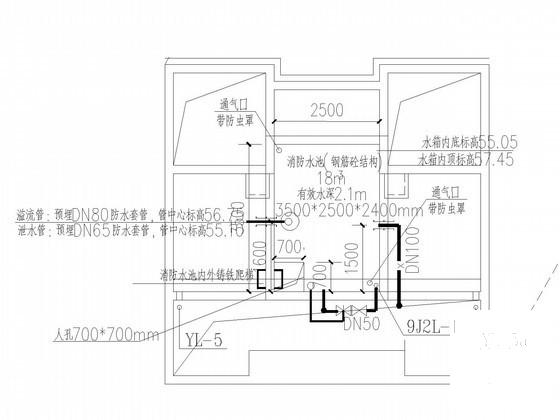

屋顶消防水池给排水大样图

消防水池系统原理图

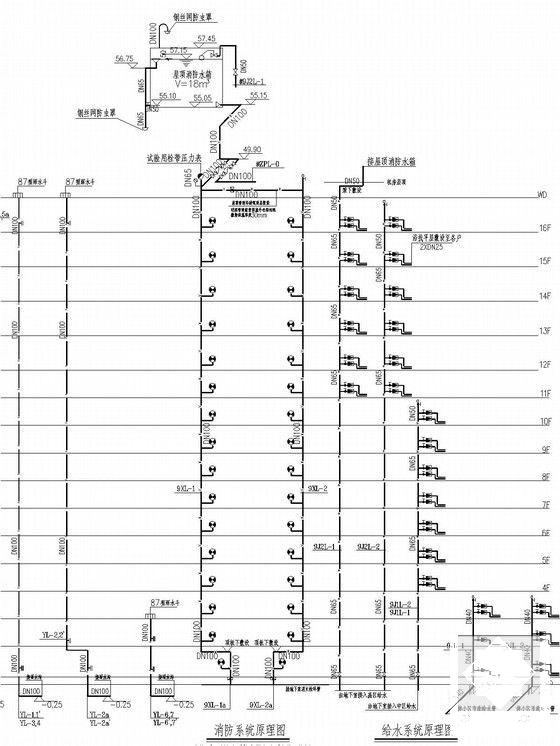

给水及消火栓系统原理图

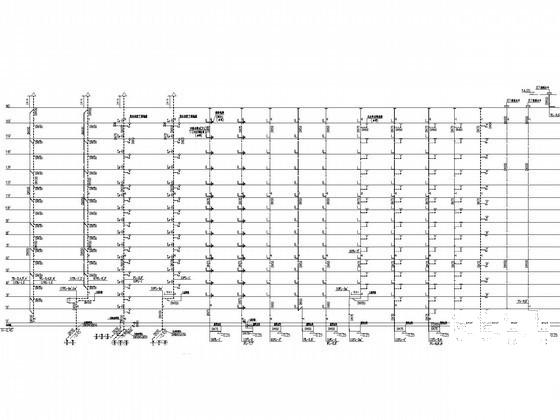

给排水、消防系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
