一份33层住宅楼给排水CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑,超高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区,四区以上
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间,集水坑
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水施工图设计说明 图例
• 排水系统图一
• 给水系统图
• 喷淋系统图
• 消火栓系统图
• 地下二层给排水平面图
• 地下一层给排水平面图
• 一至三层给排水平面图
• 四至二十九层给排水平面图
• 三十层给排水平面图
• 三十一层给排水平面图
• 三十二层给排水平面图
• 三十三、屋顶层、梯屋顶给排水平面图
• 地下二层喷淋平面图
• 地下一层喷淋平面图
• 喷淋平面图
• 卫生间大样图

附件详情

项目概要：三十三层住宅楼位于安徽，地上三十三层，建筑高度97.700m，为一
类综合楼。
设计范围：建筑物内生活给水系统；排水系统；建筑物内消火栓给水系统；
建筑物内灭火器配置;建筑物内喷淋给水系统。
，共计18页

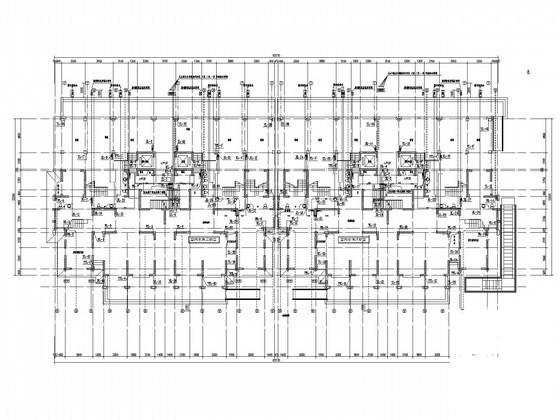

二层喷淋平面图

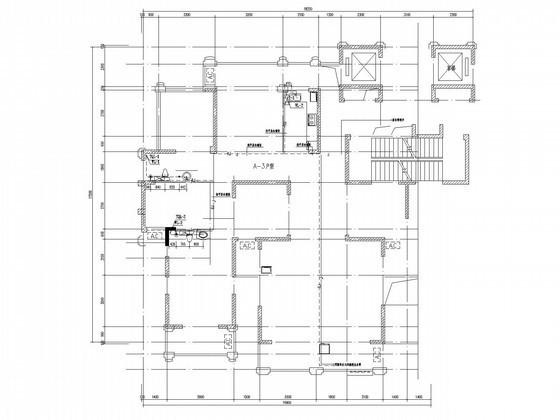

A-3户型厨卫平面详图

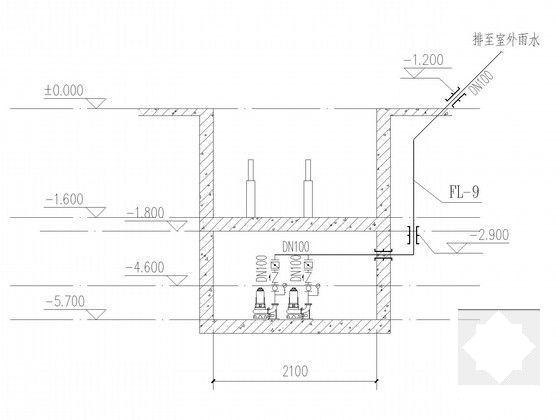

消防电梯集水坑

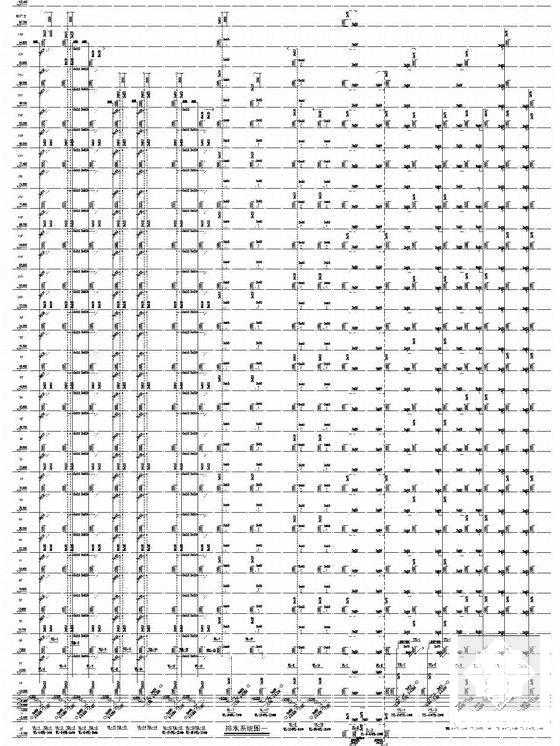

排水系统图

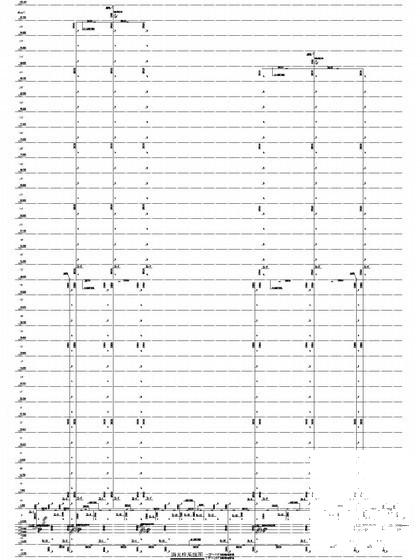

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
