高档3层山庄给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：别墅建筑
- 建筑层数：多层建筑
- 地上楼层：3层
- 地下楼层：0层
- 设计阶段：施工图设计
- 供水分区：无
- 设计内容：给水系统,废水排水系统,雨水排水系统
- 地下室：无
- 参考图纸：20张以下
- 设计年代：近代
附件详情
该项目位于南昌某山庄内，低层住宅为三层建筑，首层为客厅和厨房、二、三层为卧室；
设计内容：室内外给水系统 室内外污水系统 室内外雨水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

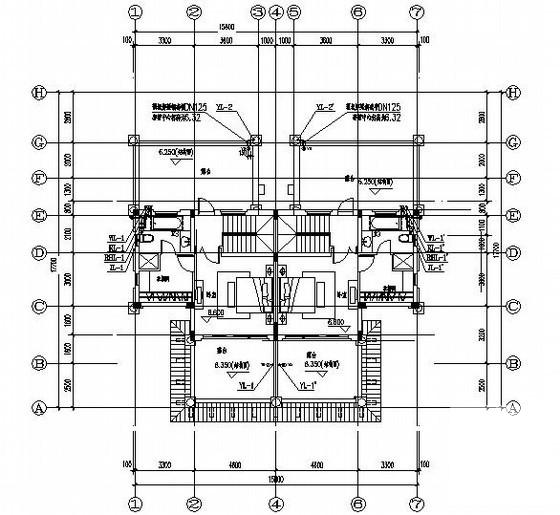

给排水施工图纸 - 1 -

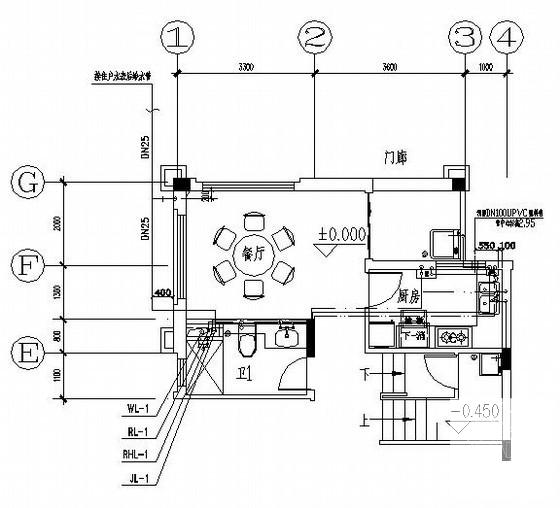

给排水施工图纸 - 2 -
给排水施工图纸 - 3 -
给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
