一份3层高档别墅区给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：80张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 大样节点：卫生间,集水坑
• 项目所在地：湖北

附件详情

• 给排水系统图
• 地下层给排水平面图
• 给排水平面图
• 屋顶层给排水平面图
• 卫生间给排水大样

附件详情

工程介绍： 该项目为别墅项目,均为三层别墅。本项目各户最高日用水量为夏季最高日用水量为1.5m3/d，最大时用水量为0.16m3/h。该项目污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管。本建筑配置MF/ABC3磷酸铵盐干粉灭火器，每具灭火器的最大保护距离为20米。

设计内容：该资料包括各建筑单体内生活给水系统、生活热水系统、建筑灭火器设置、生活排水系统。

，图纸共80张。

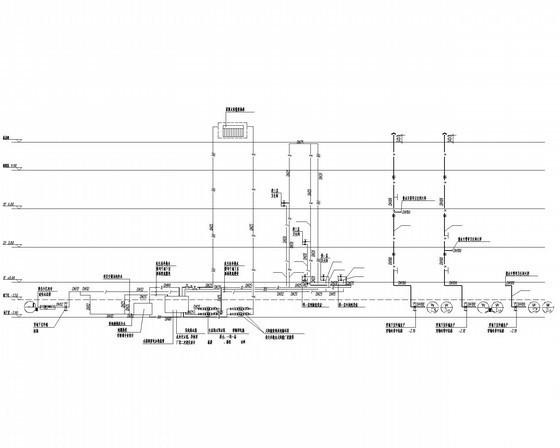

给排水系统图

别墅分体太阳能系统原理图

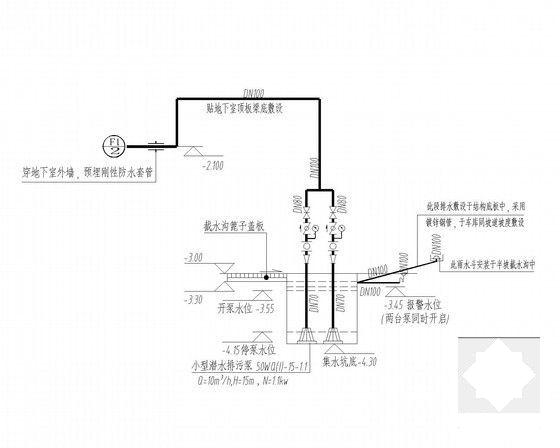

车库集水坑原理图

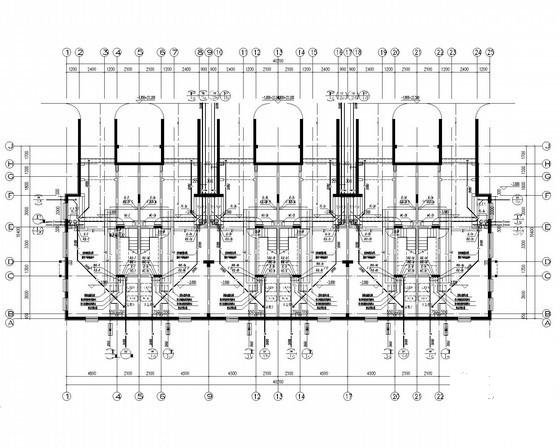

地下层给排水平面图1

地下层给排水平面图

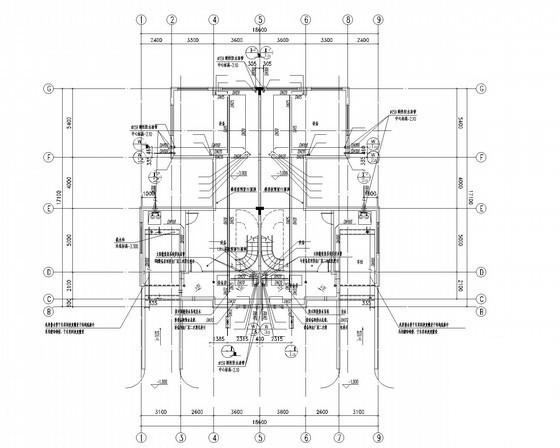

第 1 张图

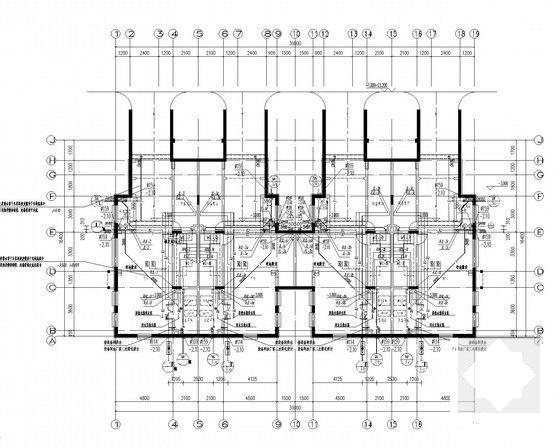

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:16:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
