一份6层住宅楼给排水CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：25
• 大样节点：厨房,卫生间
• 项目所在地：重庆

附件详情

• 给排水平面图
• 给排水系统图
• 厨卫排水大样图
• 卫生间给排水大样图轴测图

附件详情

建筑分类：民用多层住宅楼。使用功能及组成：负一层为架空（居民活动场地）及车库（总停车数量5辆）。底层为社区用房等商业服务网点，二至六层为住宅。建筑层数：共6+1层，防火分类：多层住宅楼。设计范围：建筑 用地红线 范围内的给排水及消防给水设计。
，共18张。

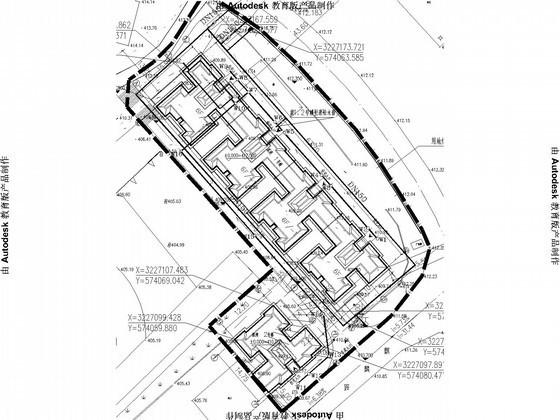

给排水总平面图

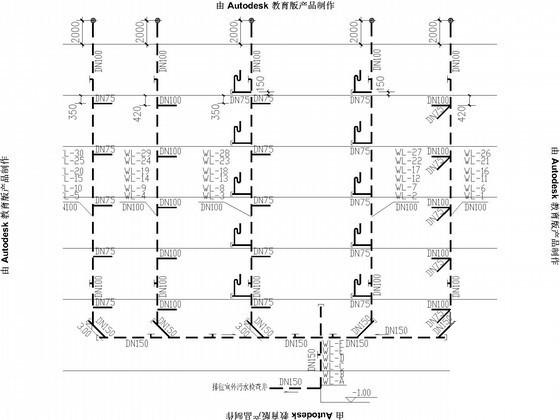

排水系统图

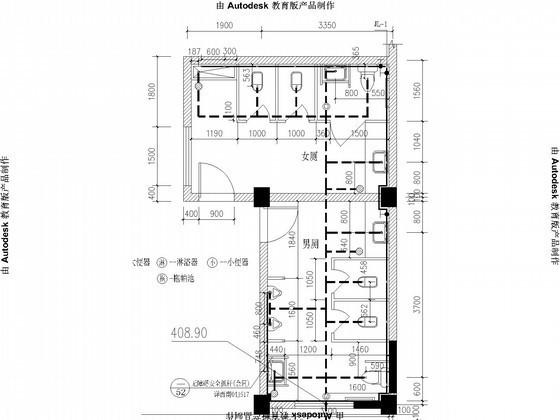

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
