单体住宅楼给排水及消防设计

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 大样节点：卫生间
• 项目所在地：江苏

附件详情

一.项目概要及设计范围
1. 该项目为香榭尚品9#楼，地下自行车车库，一至十六层为住宅，建筑高度为44.8m，二类高层住宅。
2. 本专业设计包括单体室内生活给排水管道系统、室内消火栓给水系统、灭火器配置。

二．单体生活给排水管道系统
1.市政给水管网水压0.3MPa，可满足小区5F及以下生活用水，故该项目1F至5F住宅生活用水由市政给水管网直供，6F及以上由无负压供水设备提供。6F及以上生活给水系统竖向分为两个区：11F~16F为Ⅰ区，该装置的出口压力设为0.68MPa,6F~10F为Ⅱ区，该装置的出口压力设定为0.44MPa，用水均必须单独设水表计量。
2. 生活用水量标准为300L/P.d；水表均设置于管道井内，水表由自来水公司统一安装。
3. 室内生活排水采用污、废水合流的系统，每根立管设出屋面的伸顶通气管和通气帽.消防电梯排水排至集水坑通过排污泵(一用一备)提升排到室外雨水检查井.
4.雨水系统：采用单管重力流外排水。

三．室内消火栓系统及灭火器配置
1. 消火栓给水系统：消防流量:室内l0/s,室外15l/s,消防二小时用水量由消防泵房供应.火灾初期用水量储存在2#楼屋顶18T消防水箱内.消防泵房合用，系统所需水压为0.70MPa。
2. 该项目室内消火栓竖向成环，9F及以下消火栓采用SNW65-111-H减压稳压型消火栓。地下室选用单栓室内消火栓.

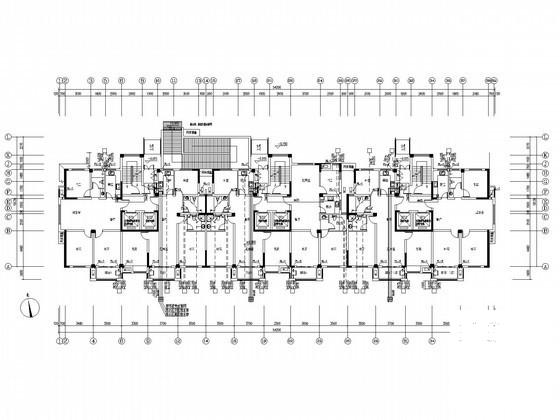

一层给水排水平面图

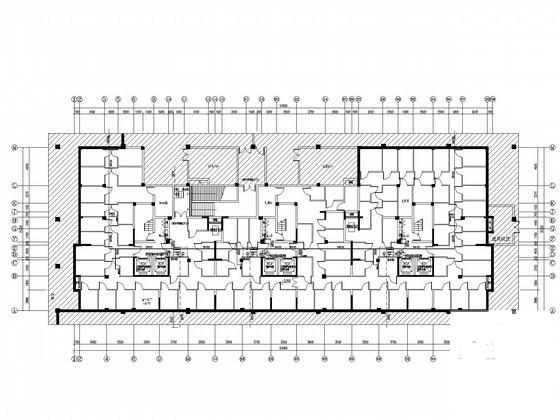

地下车库层给水排水平面图
