天然气公司油库工程施工组织设计(给排水及消防)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 编制说明 1
• 第二章 项目概要 1
• (一)项目概要 1
• (二)主要工程内容 1
• 第三章 编制依据 2
• 第四章 施工部署 4
• (一)指导思想 4
• (二)总体目标 4
• (三)施工组织机构 5
• (四)总体部署原则 5
• 第五章 主要 施工方案 7
• （一）土建 施工方案 7
• 1． 脚手架 工程 施工方案 7
• 2. 施工测量技术措施 9
• 3. 试验管理技术措施 12
• 4．房建工程施工方案 13
• 5. 储罐基础施工方案 26
• 6. 消防水池、隔油池、缓冲池施工方案 28
• 7. 道路、竖向施工方案 35
• （二）储罐施工方案 38
• 1. 储罐的组装 39
• 2. 储罐的焊接 51
• 3. 检查与验收 54
• 4. 充水试验 56
• 5. 内浮顶试验 57
• （三）工艺管道施工方案 57
• 1. 施工准备 57
• 2. 材料的检验和保管 58
• 3. 工艺管道施工方案 59
• （四）泵类设备施工方案 70
• 1. 泵类设备施工程序图 71
• 2. 施工准备 72
• 3. 泵的安装 74
• 4. 泵连接的工艺管道安装要求 76
• 5. 泵单机试运 76
• （五）电气施工方案 76
• 1. 施工准备与施工程序 77
• 2．电气施工方法及质量要求 77
• （六）自控施工方案 89
• 1. 自控系统综述 89
• 2. 自控工程施工程序 89
• （七）通信施工方案 95
• 1. 工程简介 95
• 2. 施工程序 96
• 3. 主要施工方法和质量要求 96
• （八）给排水及消防施工方案 98
• 1. 施工原则 99
• 2. 施工程序 99
• 3. 施工准备 99
• 4. 管沟的开挖 100
• 5. 给排水系统管线安装 101
• 6. 消防系统管线安装 102
• 7. 给排水管道防腐 104
• 8．井类施工 105
• 9．碰头点施工 107
• 10．系统试验 107
• 11. 地下管线施工注意事项 109
• （九）防腐施工方案 109
• 1. 工作范围 109
• 2. 防腐施工程序 110
• 3. 材料检验 111
• 4．表面处理的要求 111
• 5. 涂漆 111
• 6. 埋地管道防腐 112
• 7. 防腐施工要点 112
• (十)单机试运方案 113
• 1 机泵单机试运 113
• 第六章 主要施工人员及施工机具配置 116
• （一）人员及施工机具配置计划 116
• 第七章 劳动力安排计划及劳动力安排保证措施 121
• （一）劳动力安排计划 121

附件详情

土建：综合办公楼、消防水池、事故池、污水提升站、隔油池、泵棚、发油平台、道路、护坡、挡土墙、防火堤等。
工艺部分：4座2000 m3内浮顶汽油罐、3座3000 m3固定顶柴油罐、1座2000 m3固定顶柴油罐、1座500 m3内浮顶乙醇罐；6车位汽车装卸罩棚，工艺管线等。
给排水及消防：生活污水、生产用水、消防污水系统。
供配电系统 ：由库区内的高压开关柜和变压器引线至变配电室，再根据设计要求安装、敷设用电设备和电缆。
暖通：主要为库区办公室、营业室空调器的安装。
仪表自动化：主要为库区汽车发油的定量装车、微机付油系统及油罐高液位报警系统的安装。
……
该项目主要土建工程包括：
1、储罐基础：钢筋混凝土环梁9座；
2、6车位汽车装卸罩棚520平方米，公路发油泵棚120平方米；
3、消防泵房及变配电室：240平方米；
4、综合办公楼：三层计894.63平方米；
5、营业控制室及门卫：138.15平方米；
6、消防水池一座：256立方米；
7、密闭式隔油池一座：80立方米 ；
……
1.储罐的组装
1.1 组装施工方案的确定
储罐施工可以采用多种施工方法，如水浮法，气吹顶升法，液压顶升倒装法，电动倒链倒装法等，从安全、质量、工期等方面综合考虑，结合该项目施工的特点，该项目9台储罐本体安装均采用倒链倒装法施工。
该项目罐体焊接全部采用手工电弧焊接。
……
120余页，

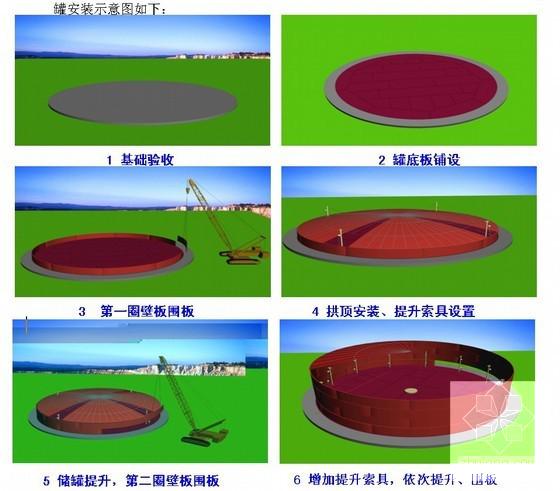

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-8 20:50:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
