高层住宅给排水消防系统设计CAD施工大样图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计面积：12681.25平方米
-
建筑地上层数：25层
-
图纸设计深度：施工图
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
供水方式：市政供水
-
项目所在地：江苏
-
设计详细说明：有
项目概要：
该项目为张家港市南二环南侧、金港大道西侧地块三期项目，地上为七栋高层住宅及一栋二层商铺。该项目为二十五层的住宅，地下室为非机动车库。建筑高度72.8m。总建筑面积 12681.25m2。
设计范围：
室内给水系统设计，室内排水系统设计，雨水系统设计,室内消火栓系统及建筑灭火器设计。室外总图图纸另出。
部分图纸展示：
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

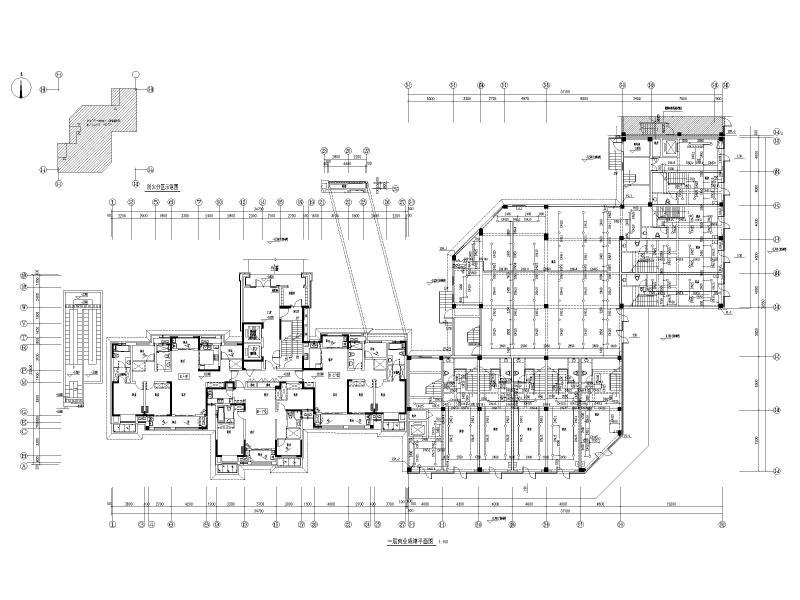

高层住宅给排水设计 - 1 -

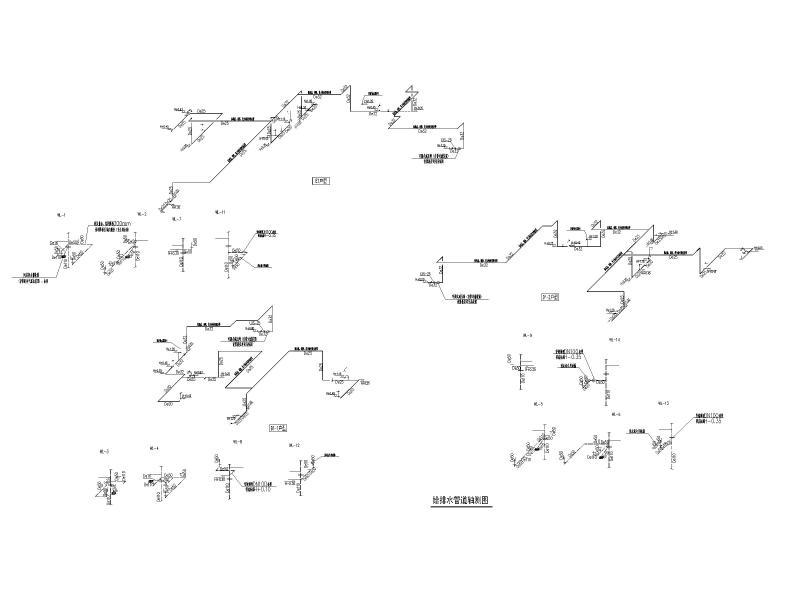

高层住宅给排水设计 - 2 -

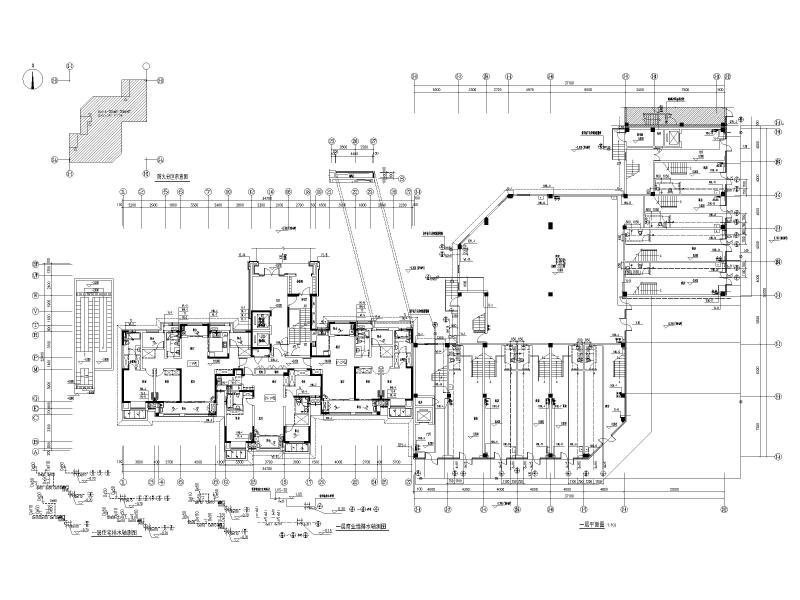

高层住宅给排水设计 - 3 -

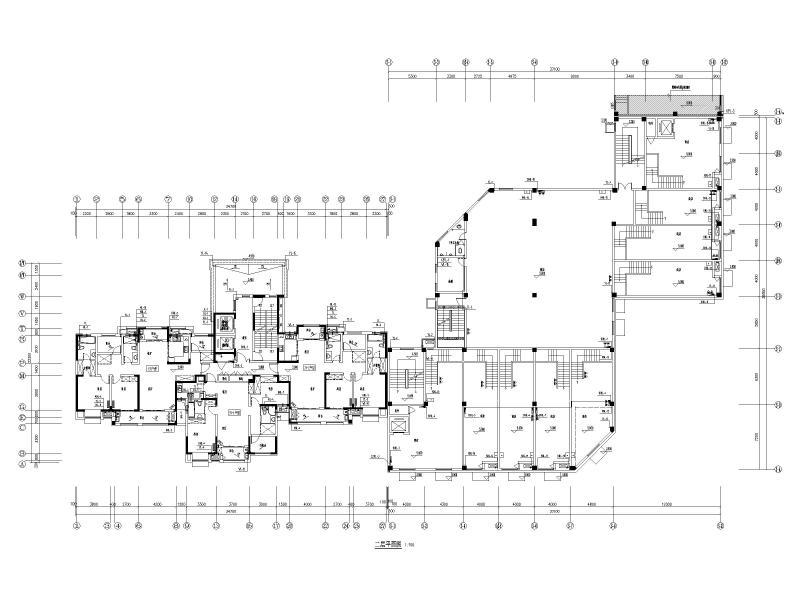

高层住宅给排水设计 - 4 -

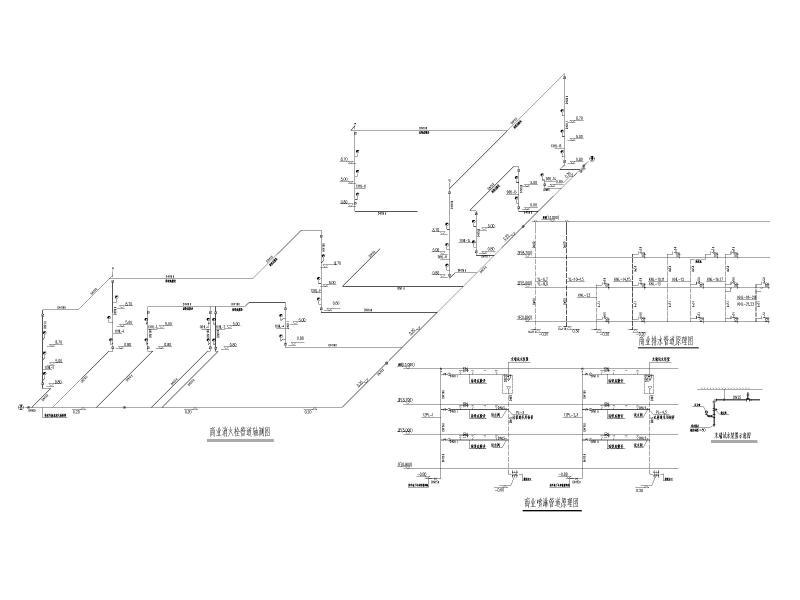

高层住宅给排水设计 - 5 -
高层住宅给排水设计 - 6 -
高层住宅给排水设计 - 7
-
高层住宅给排水设计 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.15 MB
- 收藏次数：0
-
文件名称：
附件-996976999665697759.dwg
