一份高层住宅小区给排水设计CAD施工方案图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：17层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 地下室用途：商业
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水池
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水,压力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

该附件为高层住宅小区给排水设计施工图纸。

(二).设计范围:

1.该资料范围为皇城1号项目中1~4号建筑、5~8号建筑、地下室、及小区室外给水排水工程。

2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。

3.本子项为小区内的1-4号建筑,为一类高层商住楼,建筑屋面高度为58.97m。

(三).管道系统:

本建筑设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统及空调凝结水排水系统。

1.生活给水系统:

1).市政给水管网供水压力为0.30MPa。

2).本建筑最高日用水量236.30m/d,最大小时用水量24.61m/h。

3).给水系统分区:

a. 生活给水按照商业和住宅由于用水功能不同,分成二套独立系统,生活给水系统分三个区;

b. 商业部分给水(S)、住宅一层及二层以下为低区(J),由室外市政给水管网直接供水;

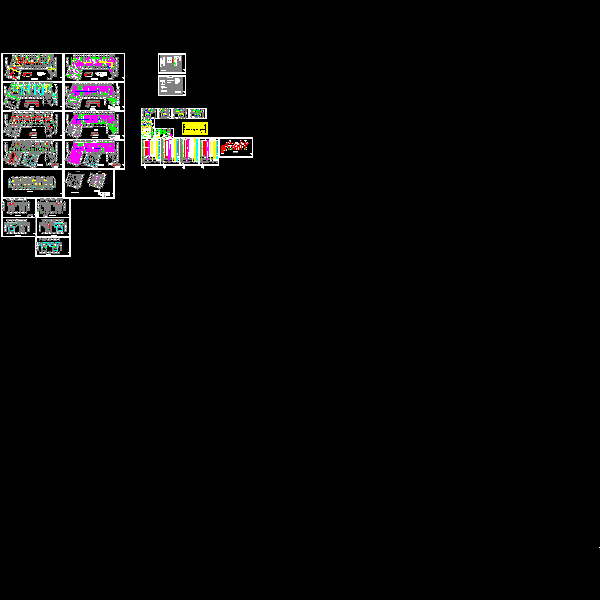

图片展示：
