一份一类高层商用建筑给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-2-16 13:21:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:24543.17平方米
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:商业,车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目所在地:河北

附件详情

  • 给水、排水、消防设计施工说明
  • 给水排水消防图例,主要设备表

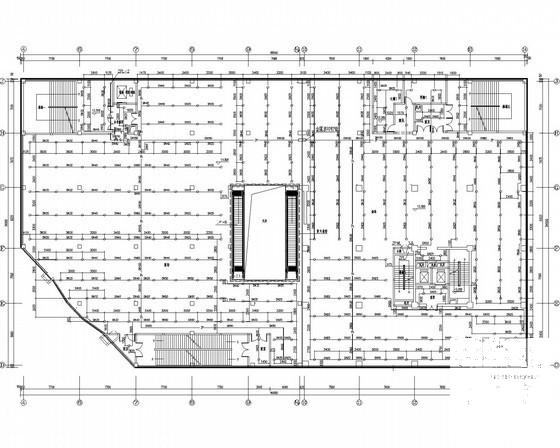

  • 自动喷洒平面图
  • 排水 平面布置图
  • 消火栓灭火器平面布置图
  • 卫生间给水排水大样图
  • 消火栓系统图
  • 屋顶水箱接管示意图
  • 自动喷洒原理图
  • 给水系统图
  • 排水系统图
  • 雨水系统图

附件详情

该项目为一类高层民用建筑,建筑层数:地下1层,地上14 层,建筑面积24543.17m2,建筑高度54.25m,室内外高差0.45m,耐火等级一级。该项目房间功能设置:地下层为超市,局部为汽车库,5~14层为商场,该项目室内设置:给水、排水、消火栓、自动喷淋及建筑灭火器。
,共31张。

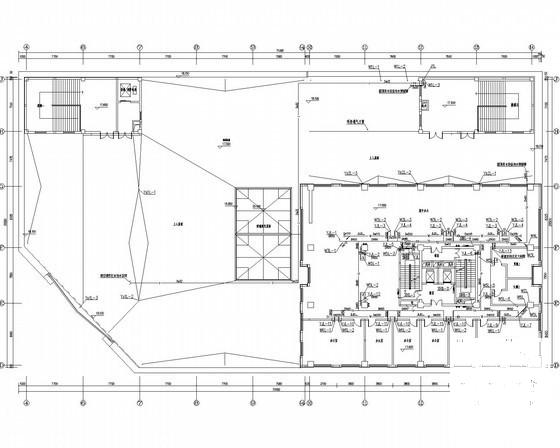

给排水及消火栓灭火器布置图

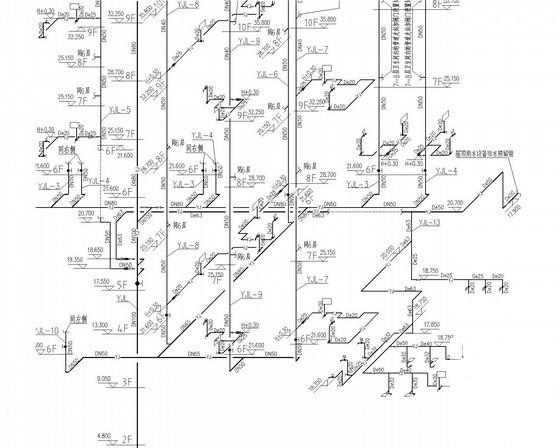

给水系统图

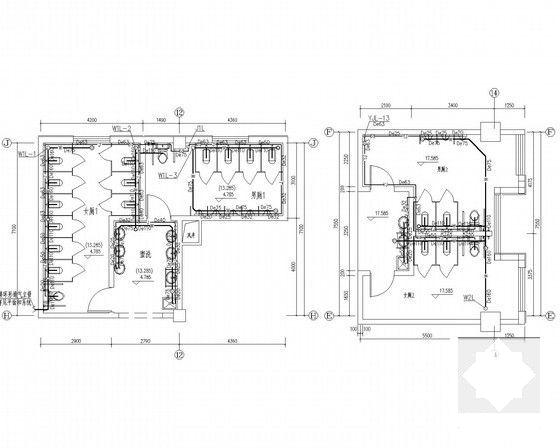

卫生间大样图

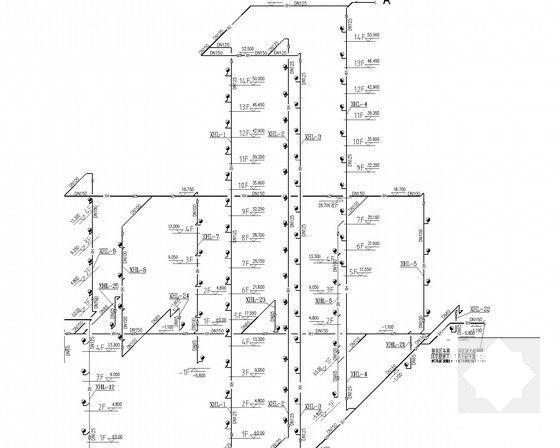

消火栓系统图

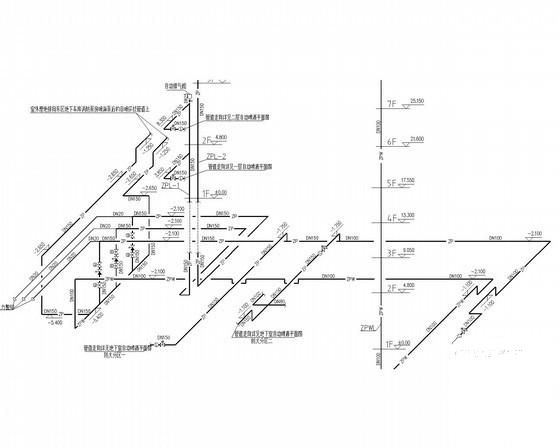

喷淋系统原理图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 13:21:52上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewww2edewe1ecs0ec.rar

2.73 MB

下载  售价: 100 积分    赚积分
