一份高层福利院给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：38993平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 供水分区：三区
• 排水体制：污废合流
• 特殊系统：太阳能热水系统
• 大样节点：泵房
• 项目所在地：江苏

附件详情

• 给水排水设计及施工说明
• 给排水、消火栓平面图
• 机房给排水、消火栓平面图
• 喷淋平面图
• 给水系统原理图
• 热水系统原理图
• 设备间给排水平面详图
• 排水系统原理图
• 集水坑配管原理图
• 消火栓系统原理图
• 喷淋系统原理图
• 卫生间给排水平面详图及系统图
• 泵房详图
• 消防泵房管道原理图
• 消防水池配管示意图
• 生活泵房管道原理图

附件详情

该项目地下一层，地上十八层，建筑高度分别为65.16米，57.96米，属一类高层综合楼，总建筑面积为38993平方米。
，共58张。

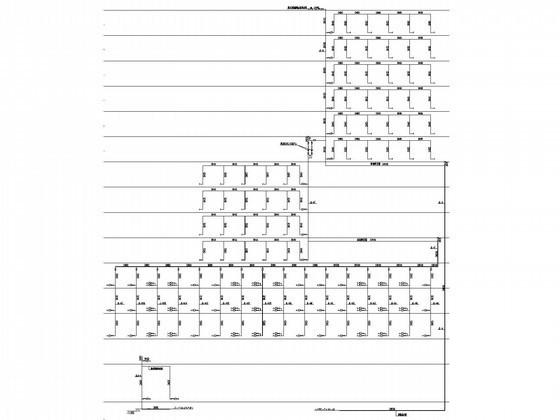

给水系统图

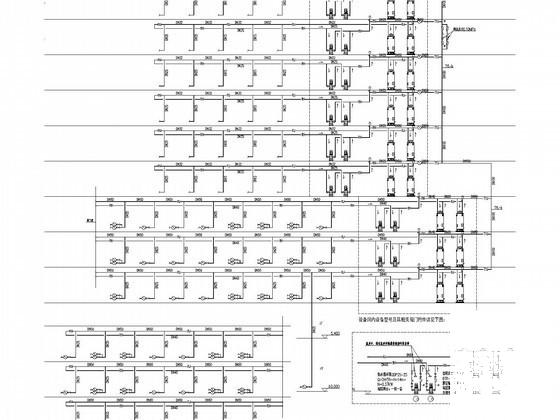

给水系统图

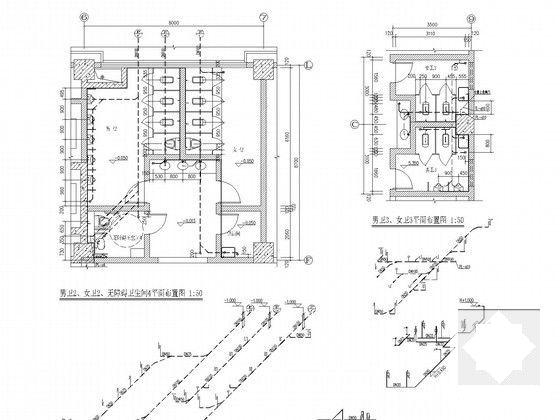

卫生间大样图

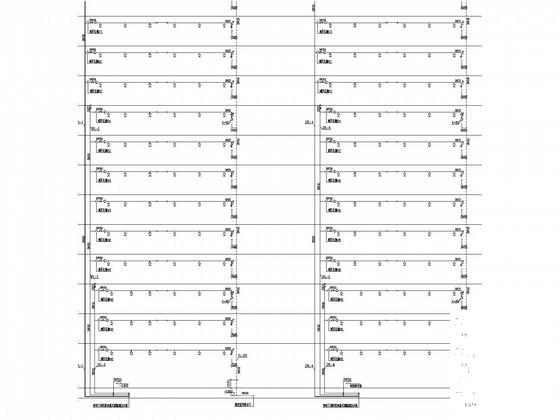

消火栓系统原理图

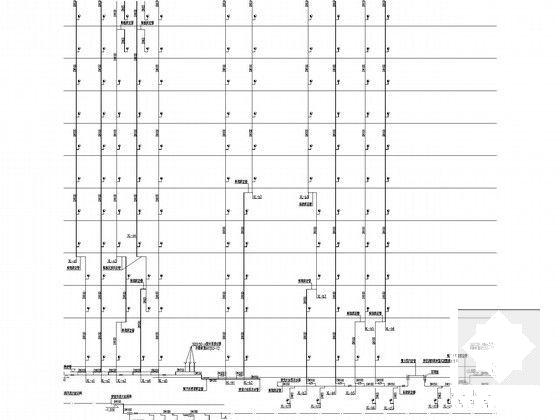

热水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

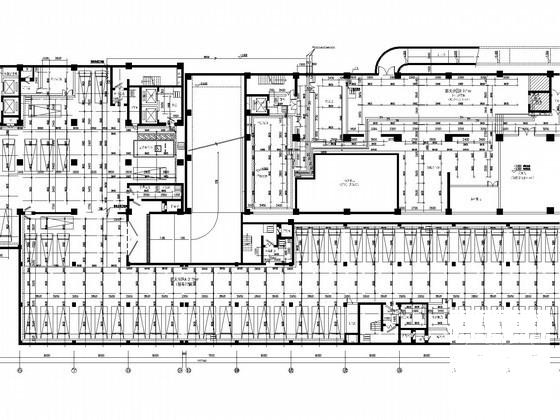

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
