一份18层知名高层医院给排水消防CAD施工图纸(增压稳压设备)

[复制链接]

0

主题

0

帖子

1344

积分

超级版主

Rank: 8Rank: 8

积分
1344
发表于 2020-2-16 21:44:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:36490 平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:污废分流,雨污分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 项目所在地:四川

附件详情

  • 给排水设计说明
  • 给排水总平面图

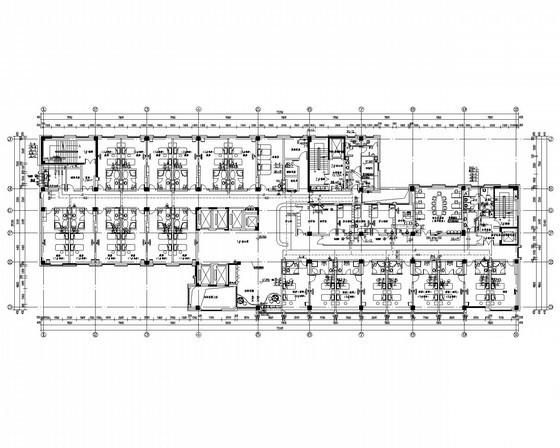

  • 平面图
  • 屋顶机房层平面图
  • 塔楼给排水节点系统图

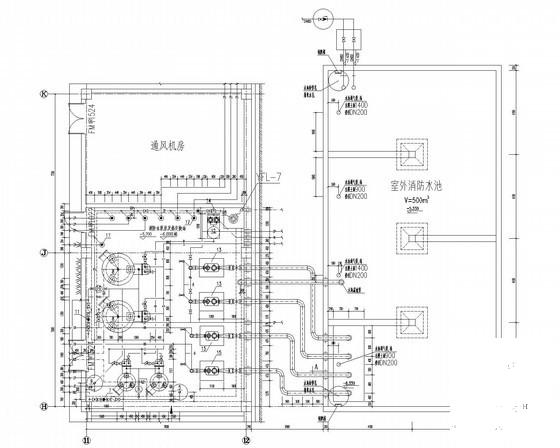

  • 箱泵一体化消防增压稳压设备大样图
  • 消防水泵房管道系统图
  • 消火栓系统展开图
  • 给水系统图

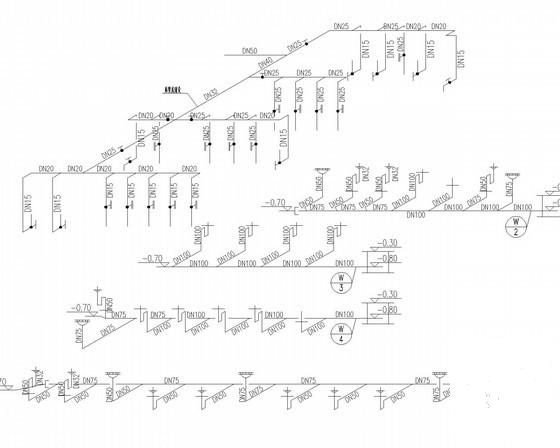

  • 喷淋系统图
  • 废水系统图

附件详情

该项目为知名医院给排水消防施工工程,建筑面积36490m2

,共16张

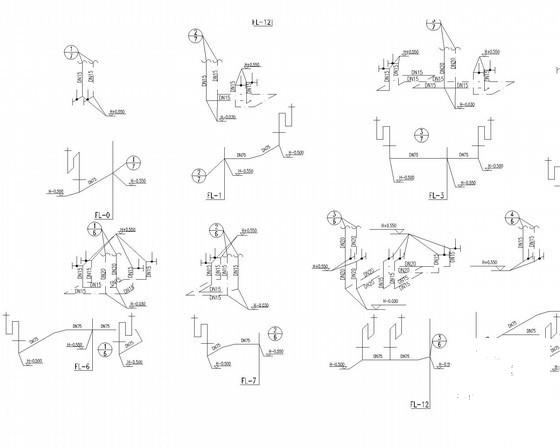

塔楼给排水节点系统图

卫生间系统图

消防水箱

消防增压稳压设备 - 1
第 1 张图
消防增压稳压设备 - 2
第 2 张图
消防增压稳压设备 - 3
第 3 张图
消防增压稳压设备 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 21:44:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc00d0cfcc01ee0cce.rar

2.59 MB

下载  售价: 100 积分    赚积分
