一份27层一类综合建筑给排水CAD图纸

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-2-22 00:32:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:3.7万平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 参考图纸:34张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:消防炮
  • 项目所在地:山东

附件详情

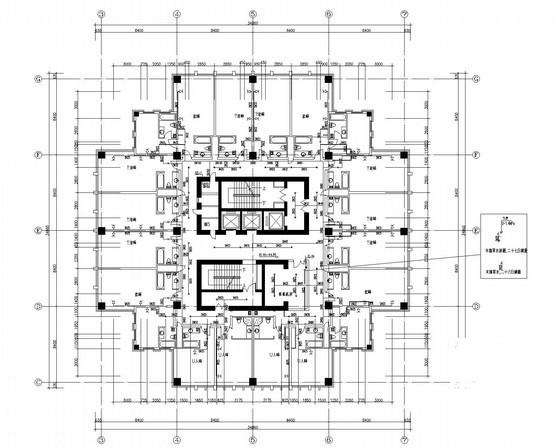

  • 1-27层给排水平面图
  • 给水系统展开图
  • 消防给水系统展开图
  • 排水系统展开图
  • 1-27层自动喷水平面图
  • 地下二层消防泵房给水平面图及系统展开图
  • 地下二层中水处理站中水平面图及系统展开图

附件详情

该资料为山东某27层一类综合建筑给排水图纸。
项目概要:该项目为地下两层车库、地上二十七层办公及酒店的一类综合楼。建筑面积约3.7万平米,建筑高度98.95米。
设计内容:给水系统、冷水系统、热水系统、中水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、自动扫描射水高空水炮灭火系统、灭火器配置等。
,共34张图。

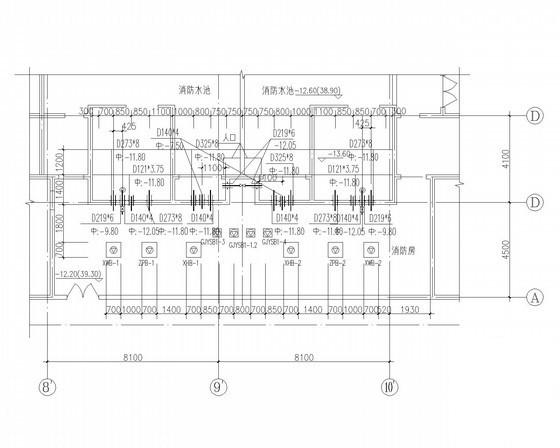

地下二层消防泵房预留套管平面图

排水系统展开图

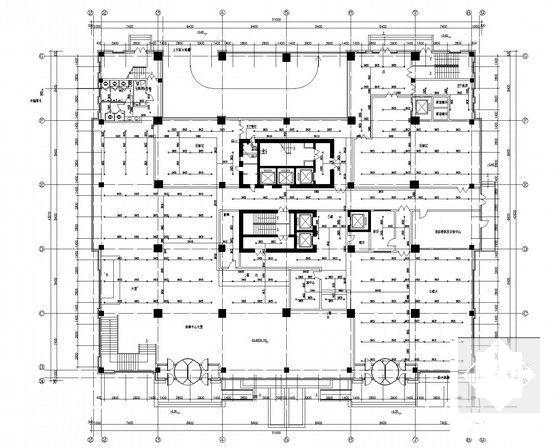

一层自动喷水平面图

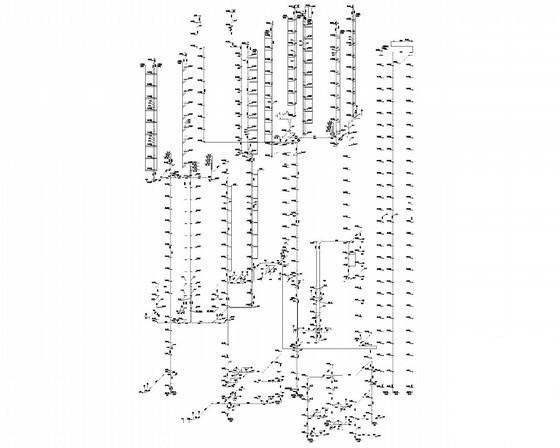

给水系统展开图

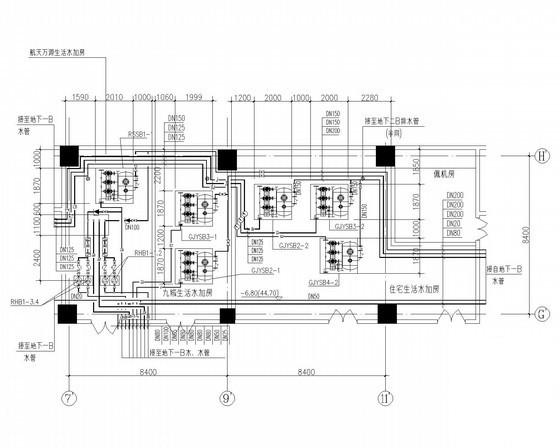

地下一层生活给水泵房给水平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:32:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0d2002sd2sdcdcss.rar

5.16 MB

下载  售价: 100 积分    赚积分
