一份一类高层住宅楼给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：30层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水,分区供水
• 供水分区：四区以上
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

• 负一层消防、给排水平面
• 夹层消防、给排水平面
• 1-30层消防给排水平面
• 机房层消防、给排水平面图
• 负一层喷淋平面图
• 夹层喷淋平面图
• 1-30层喷淋平面图
• 裙房卫生间大样、系统图一
• 裙房卫生间大样、系统图二
• 住宅大样、系统图
• 裙房消火栓系统原理图
• 住宅给水系统展开图
• 住宅消火栓系统展开图
• 住宅喷淋系统展开图
• 住宅排水系统展开图
• 裙房排水系统图一
• 裙房喷淋系统图
• 虹吸排水系统图
• 水泵房详图

附件详情

项目概要：该项目地上部分为30层，地下1层，建筑高度为96.4m，为一类商住楼。编制依据为《建筑给水排水设计规范》GB50016-近代(版)。
设计内容：生活给水系统（分为五个区）、污水系统、废水系统（污废合流）、雨水系统、消防给水系统（室内消火栓给水系统用水量为40L/s，室外消防水量为30L/s）、自动喷淋给水系统、灭火器配置。
，共26张图。

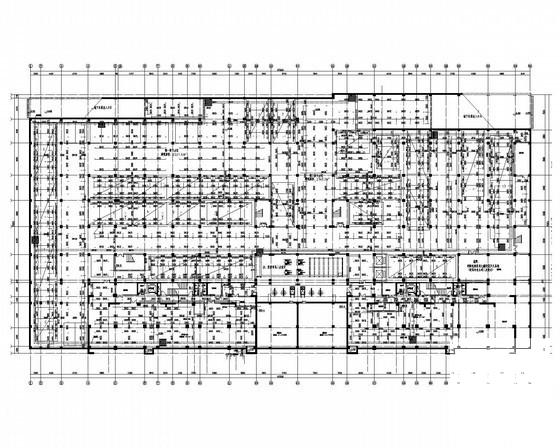

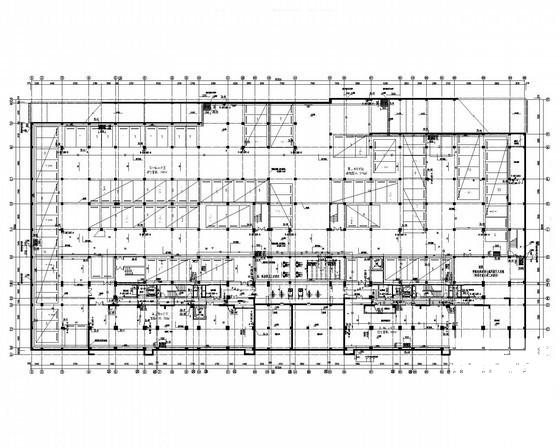

负一层消防、给排水平面

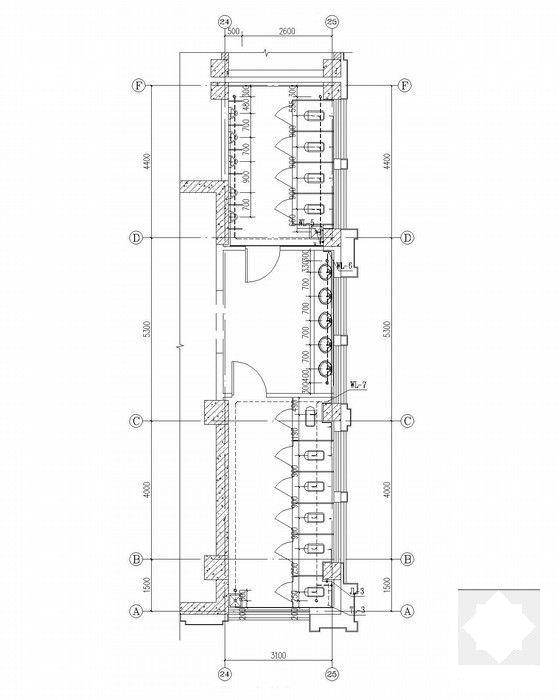

3#卫生间大样图

5#卫生间大样图

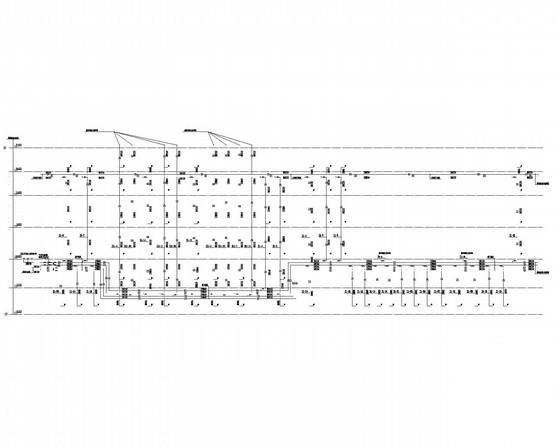

裙房喷淋系统图

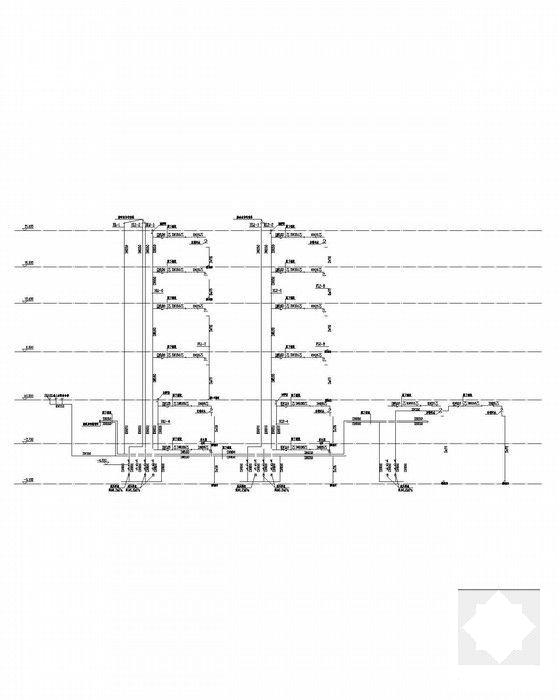

裙房消火栓系统原理图一

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
