23层综合楼给排水CAD图纸(一类高层公共建筑)

附件详情

主楼建筑层数二十四层(地上二十三层,地下一层),裙房建筑层数十层(地上九层,地下一层),地下一层是停车场和设备用房及人防工程,地上一层是门厅和停车场,主楼二至二十三层是办公室,裙房二至七层是老年体育活动中心,八、九层室内门球场,二十三层屋面设有水箱间。建筑面积约为33200m,建筑高度98.15m。室内外高差-0.45m。属一类高层公共建筑。
1、生活给水系统:
该项目甲方提供水压是3.0kgf/m,1- 5层(低区)接城市自来水管网直接供水.其余分两个区(6-14F、15-23F中高区)共用一套生活变频水泵。(生活泵设于室外水泵房)各区所需水量及水压:低区:设计秒流量=3.39l/s 水压=0.28MPa
中高区:设计秒流量=5.04/s 水压=1.2MPa
这份参考资料包括该项目给水、排水、消防及喷淋等系统的系统图、分层平面图及局部系统详图等全套图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层综合楼给排水 - 1

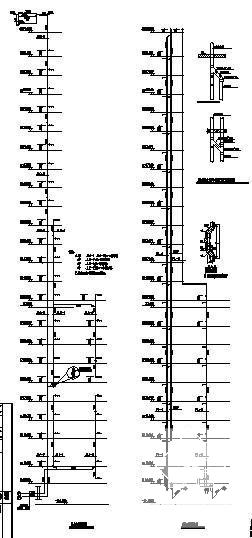

    高层综合楼给排水 - 1
  • 高层综合楼给排水 - 2

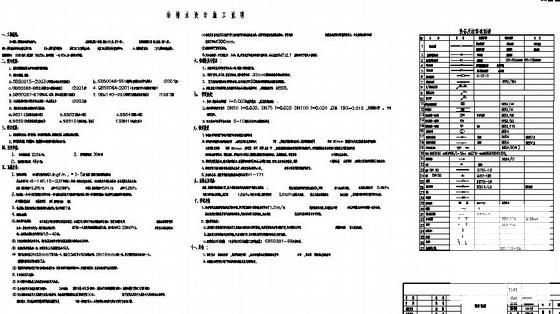

    高层综合楼给排水 - 2
  • 高层综合楼给排水 - 3

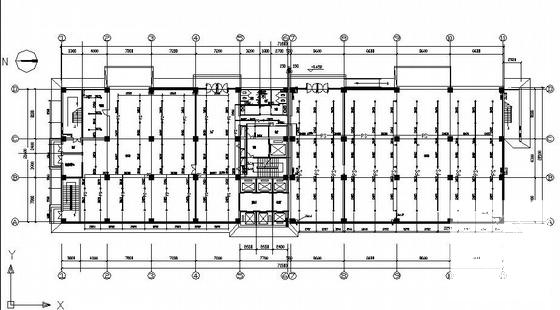

    高层综合楼给排水 - 3
  • 高层综合楼给排水 - 4

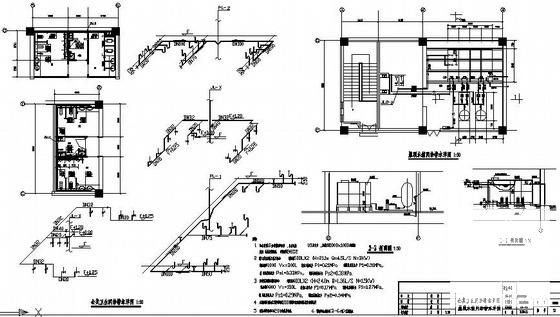

    高层综合楼给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
